Feux de fin de convoi

Messagepar gilles.routier » 09 Janvier 2009, 21:12

Bonsoir à tous désireux de monter sur quelques wagons des feux de fin de convoi j'ai acheté sur

E.machin des kits,kits comprenant des composants électroniques dont un certain "pont de diodes"curieuse bestiole noire à 4 pattes sur le dos de laquelle est marqué + et - QUESTION :que se passera t-il si le wagon fait demi tour car le + se retrouvera à la place du - ???? je préfère demander avant de tout cramer.Je précise que je suis en digital et nul en électronique mais ça vous l'avez deviné Merci pour la réponse et bon week-end Gilles .
Gilles Routier Multimaus / roconet
Avatar de l’utilisateur
gilles.routier

Message(s) : 0
Inscrit le : 24 Mars 2007, 00:00

Re : Feux de fin de convoi

Messagepar c.delarnaque » 09 Janvier 2009, 21:54

Salut Gilles,

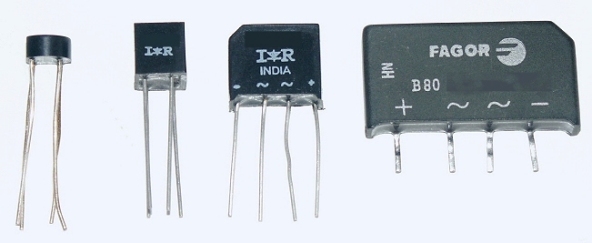

Ta curieuse bestiole noire doit ressembler (à quelque chose près) à l'un des modèles de la photo :

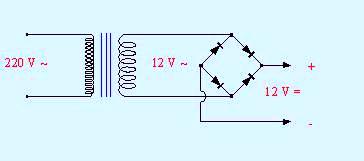

et sa représentation schématique :

C. Delarnaque
Avatar de l’utilisateur
c.delarnaque

Message(s) : 311
Inscrit le : 12 Juin 2005, 23:00

Re : Feux de fin de convoi

Messagepar gilles.routier » 09 Janvier 2009, 21:55

Re bonsoir à tous Ne vous cassez pas la tète à m'expliquer mon fils vient de le faire il faut dire qu'il est electricien ,ça aide.. en digital c'est de l'alternatif donc pas de + ni de - j'allais brancher le pont de diodes à l'envers.... donc question parfaitement idiote bonsoir à tous et chacun son métier gilles.
Gilles Routier Multimaus / roconet
Avatar de l’utilisateur
gilles.routier

Message(s) : 0
Inscrit le : 24 Mars 2007, 00:00

Re : Feux de fin de convoi

Messagepar c.delarnaque » 09 Janvier 2009, 22:05

Impeccable, encore un client de satisfait, et un soucis de moins pour moi.



Amicalement,
C. Delarnaque
Avatar de l’utilisateur
c.delarnaque

Message(s) : 311
Inscrit le : 12 Juin 2005, 23:00

Re : Feux de fin de convoi

Messagepar gilles.routier » 09 Janvier 2009, 22:10

Merci d'avoir apporté une réponse intlligente à une question crétine;quoique la question idiote est souvent celle que l'on ne pose pas Salut Gilles
Gilles Routier Multimaus / roconet
Avatar de l’utilisateur
gilles.routier

Message(s) : 0
Inscrit le : 24 Mars 2007, 00:00

Re : Feux de fin de convoi

Messagepar c.delarnaque » 10 Janvier 2009, 06:10

Salut Gilles,



Tout à fait d'accord avec toi au sujet des questions idiotes. Sans penser être beaucoup plus doué que toi en électricité, je sais que les leds utilisées dans le montage de feux de fin de convoi sont polarisées. Il faut donc respecter leur branchement. Généralement, la patte la plus longue est le positif et la plus courte (côté méplat) le négatif. En cas d’inversion elle ne s’allumeront pas, mais il ne faut pas néanmoins dépasser la tension inverse qui pourrait les faire claquer.



Un pont de diodes assure la bonne polarité aux leds quelque soit le sens de marche.

Puisque ton fils t'a apporté la solution, ce serait sympa de faire profiter le Forum de ses leçons. Et certains d'entre nous seraient peut-être intéressés pour l'équipement de leur matériel .....



Amicalement,
C. Delarnaque
Avatar de l’utilisateur
c.delarnaque

Message(s) : 311
Inscrit le : 12 Juin 2005, 23:00

Re : Feux de fin de convoi

Messagepar zozo » 10 Janvier 2009, 17:30

J'ai utilisé ce pont de diodes sur une voiture Corail avec 8 led CMS blanches et un condensateur 0,5 Farads couplé à un interrupteur. Ainsi, le condensateur se charge lentement (la lumière monte progressivement) un fois chargé, plus aucune coupure grace à la forte capacité. L'interrupteur ouvert, le courant DCC ne charge plus le condo et se vide, l'éclairage baisse alors progressivement en 3 min.

Deux autes interrupteurs assurent la commande des feux de convoi deux de chaque coté.



J'en ai équipé qu'une seule, car c'est des voitures corail jouef junior, c'était juste un test car elles ne valent pas le coup d'être éclairées au vu de leur aménagement interieur.



Validité du circuit faite au préalable informatiquement à l'aide de Crocodile physics et dans la voiture corail sur DCC.



Le même système sans pont de diodes et interrupteur équipe mon EAD Jouef.
Avatar de l’utilisateur
zozo

Message(s) : 0
Inscrit le : 16 Décembre 2006, 00:00

Re : Feux de fin de convoi

Messagepar gilles.routier » 10 Janvier 2009, 18:05

Salut à tous Félicitations à Florian pour son instalation,mais trés franchement au dessus de mes capacités, trop technique, par contre tu emploies un condensateur d'une capacité de 0,5 Farad ce qui est certainement justifié pour l'allimentation de 8 leds mais qui me semble énorme pour 2 mini leds je suis allé voir au "café d'en face"comme vous dites et certains préconisent un condo de 220 uf ou 1000uf quel est le meilleur choix vu le manque de place Merci pour vos réponses Gilles
Gilles Routier Multimaus / roconet
Avatar de l’utilisateur
gilles.routier

Message(s) : 0
Inscrit le : 24 Mars 2007, 00:00

Re : Feux de fin de convoi

Messagepar zozo » 11 Janvier 2009, 18:19

En fait les condensateurs de telle capacité > 0.5 F sont des condensateurs de sauvegarde fonctionnant généralement à une tension max de 5,5v sont très chers ( aux alentours de 6€ piece) mais je les utilise car j'en ai en grande quantité et je les eu gratuitement grace à un destockage.



Il est vrai qu'il est pas vraiment utilile d'avoir une telle capacité ( pour le prix !) pour éviter les micro coupures (c'est pourquoi il ya des condensateurs).

Ils sont certes moins utiles en DCC mais évitent les coupures et permettent un eclairage progressif. Mes circuits sont prévus DCC et DC et dans une zone coupée en gare pour l'arret du train en DC) le role du gros condensateur est alors non négligeable. La plus grande capacité pouvant loger sous une voiture voyageurs (en réservoirs d'air...) est de 22 F à 14 € l'unité ! Mais ces condensateurs ne sont pas rentable au point de vue utilité/prix.



La taille de ces condensateurs de sauvegarde est très raisonnable, étant un gros cylindre plat qu'un petit cylindre alongé comme les 220uF.



condo de grande capa 1 F




allez voir ici pour une appli de feux de fin de convoi avec un condo grande capa :

http://pagesperso-orange.fr/alain.mionnet/lrappli04.htm
Avatar de l’utilisateur
zozo

Message(s) : 0
Inscrit le : 16 Décembre 2006, 00:00

Re : Feux de fin de convoi

Messagepar gilles.routier » 11 Janvier 2009, 18:32

Salut à tous OK pour la réponse j'ai compris,penses tu qu'un condo de 220uf soit suffisant pour des feux de fin de convoi le 220 étant d'un encombrement minime.Merci à +
Gilles Routier Multimaus / roconet
Avatar de l’utilisateur
gilles.routier

Message(s) : 0
Inscrit le : 24 Mars 2007, 00:00
