Foire aux questions décodeurs de signaux

[alain.trinquet]

[quote][i]PLISSON Jean-Francois à écrit :[/i] ...Le paramétrage des adresses est identique aux décodeurs d'accessoires, cependant un décodeur

'occupe' 2 adresses consécutives soit comme 8 aiguillages , il faudra donc leur affecter des adresses impaires ( 3,5,7) ou (75,77,79) etc, par la programmation des CV 513 et 521.



exemple: le décodeur adresse module no 3 (par défaut) est aussi à l'adresse module no 4.

pour animer le signal il faudra donc commander les (5) accessoires de 9 à 13

pour commander les (3) indicateurs de direction les (2) accessoires 14 et 15

et l'option avec (1) l'accessoire no 16...[/quote]Peux tu préciser ce point concernant les adresses ?

Quand on utilise un décodeur d'accessoires "classique" (type LS100 Lenz par exemple), chaque décodeur "occupe" 4 adresses (un bloc de 4 adresses consécutives) qui correspondent aux 4 aiguillages qu'il peut commander. Par exemple, si le décodeur occupe les adresses 5 à 8, la première aiguille aura l'adresse 5, la suivante l'adresse 6, etc ...



Pour les décodeurs de signaux, chaque décodeur "occupe" 8 adresses consécutives, c'est à dire 2 blocs de 4 adresses, c'est bien cela ? Mais pourquoi dis tu qu'il faudra leur affecter des adresses impaires par exemple (3, 5, 7) ? Cela ne correspond pas à 8 adresses ? Ou alors, j'ai mal compris ton explication

[digi-code]

Le décodeur (no 3) réagit aux adresses des accessoires 9 à 12 et 13 à 16, ce sont les adresses des accessoires

mais pas la ou les adresse(s) réelle(s) (ou numéro) du décodeur définie par les CV 513 et 521



Je résume:



un décodeur accessoire standard 1 adresse du module = 4 adresses d'accessoires.



notre décodeur de signaux 2 adresses du module = 8 adresses d'accessoires.



Dans les différentes centrales les adresses sont décrites de différentes façons,transparentes pour l'utilisateur mais par pour le créateur du logiciel interne qui doit tenir compte du contenu réel des CV

et des messages.

[alain.trinquet]

Ok, c'est plus clair pour moi.

Merci

[JH]

Pour moi c'est le clair obscur, une copie du mode d'emploi serait la bien venue. Pour une fois ce sera du Français, cella change de l'ordinaire.

Pour établir une signalisation du type BAL que faut il et a quel prix?



Merci, Jacques

[pierretrainho]

Je possede sur mon réseau des signaux de marques LYBE. mais comme je suis en train de passer en gestion RTTC

avec donc des platines pour commander les feux que je veux acheter chez LEB. les platines LEB sont elles compatibles avec les signaux que je possede ou faut il tout changer?

merci à tous pour vos éclairages sur ce sujet

Pierre

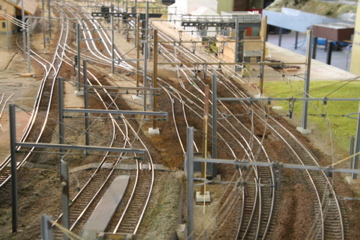

ci joint un cliché de la gare principale du réseau[IMG 1160.jpg][


[digi-code]

Bonsoir,



Pour simplifier l'utilisation du décodeur de signaux:

si vous savez commander des aiguillages en "DCC" vous saurez commander les signaux.

l'affichage du signal est la combinaison de 5 Aiguillages.



voici les 10 premières indications

Le 0 ou le 1 donne la position équivalente de l'Aiguille

Ag5 Ag4 Ag3 Ag2 Ag1



0 b00000 Carré

1 b00001 Carré violet

2 b00010 Maneuvre cli

3 b00011 Maneuvre

4 b00100 Sémaphore

5 b00101 Sémaphor cli

6 b00110 Rappel de Ralentissement

7 b00111 Rappel de Ralentissement cli

8 b01000 Avertissement

9 b01001 Ralentissement

10 b01010 Avertissement cli



La suite dans la doc (en cours d'édition)

[digi-code]

CABLAGE DES SIGNAUX



Les décodeurs sont conçus pour fonctionner directement (par embrochage) avec les signaux LEB Modelisme avec commun au 0volt. (+ commun à étudier si forte demande)



Il est possible de cabler des LED directement sur le connecteur, les résistances de limitation de courant sont sur le décodeur (pas forcément adaptées à vos LED).



Le soudage direct est déconseillé, passez par un connecteur femelle vous conserverez la connectique en parfait état pour un embrochage ultérieur.)

[digi-code]

FEUX DE BAL



le décodeur pilotera sans soucis les indications du BAL (prix sur HTTP:\\LEBmodelisme.com)

soit S A Vl

combinaisons:

4 b00100 Sémaphore

8 b01000 Avertissement

13 b01101 Voie libre



Il sera toujours pret à recevoir un nouveau signal plus complexe simplement en remplaçant le signal par un nouveau signal.

Le cablage ne changera pas :2 fils pour le "DCC".

L'adresse ne changera pas non plus.

Il suffira de paramétrer le logiciel pour lui indiquer de commander les nouvelles indications.

[vik]

Bonsoir Jean-François!



Merci pour tous ces renseignements!



Allez vous concevoir différent types de décodeurs en fonction de la complexité du signal?



Si j'achète un signal VL,S,A je n'ai pas besoin du R ou du RR ou encore M.



Merci pour votre réponse, bonne journée!

[digi-code]

Bonjour,





Il n'y a qu'un seul décodeur qui gère l'ensemble des fonctions type SNCF.

Le prix d'un décodeur simplifié serait sensiblement le même (cout de fabrication oblige).

Nous préférons offrir toutes les fonctionnalités sur le décodeur en laissant au client le choix du signal.



Un petit conseil :

ne pas couper les pattes inutilisées du décodeur (elles pourrons être utiles pour un autre signal)
