Salut,



Fabounet, ne me dis pas que penses y installer un réseau miniature ! .

Bon, Alain, si tu peux tirer profit de ce lien : [url]http://www.vecchietti.fr/forum/viewtopic.php?t=104[/url] et de ce schéma :


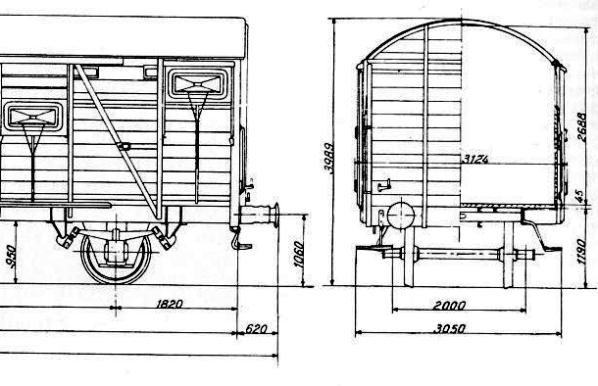

Amicalement,

[alain.trinquet]

[quote]...Bon, Alain, si tu peux tirer profit de ce lien : http://www.vecchietti.fr/forum/viewtopic.php?t=104 ...[/quote]Merci beaucoup pour toutes ces infos, c'est super.

Je n'ai plus aucune excuse pour ne pas m'y mettre.

[fabounet]

Ah ben là, y'a plus qu'à comme on dit

[c.delarnaque]

Salut Alain,

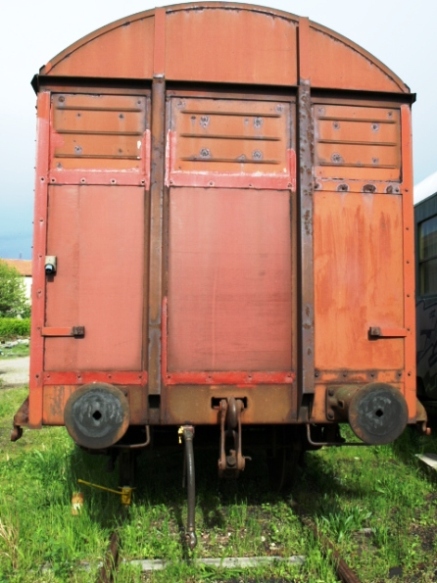

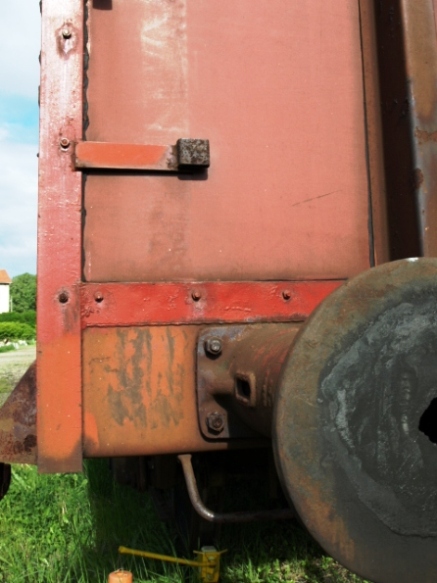

Cette fois, c'est ma toute dernière proposition et je pense que ce sera la bonne. Au diable le sacro-saint repos du 1er Mai, je veux bien bosser ce jour férié pour mettre mon brouillon de notes au propre. Voici donc les supports de lanternes de feux de fin de convoi qui équipent un wagon couvert 2 essieux :

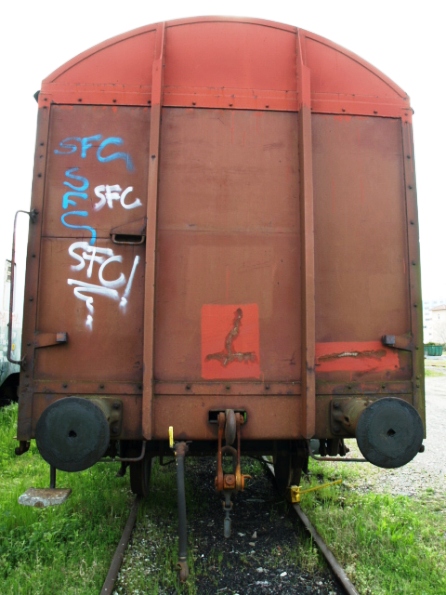

Un modèle d'aspect légèrement différent, mais les côtes relevées placent les lanternes aux mêmes positions sur la face de ce type de wagon :


[c.delarnaque]

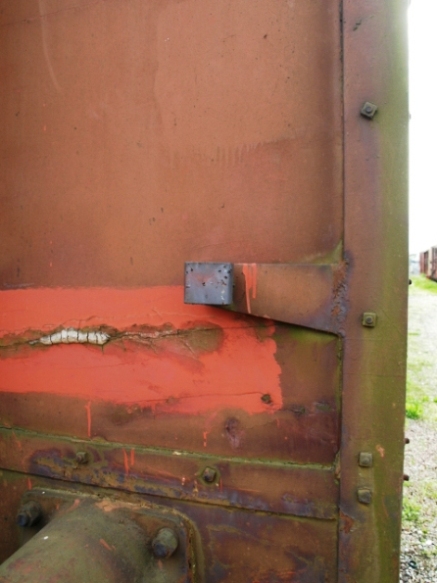

Ces pattes métalliques sont soudées sur les montants verticaux des bords de caisse. Soudés sur ces pattes vers l'intérieur de la caisse, des profilés rectangulaires creux (aux dimensions des ergots des lanternes) sont également soudés :



[c.delarnaque]

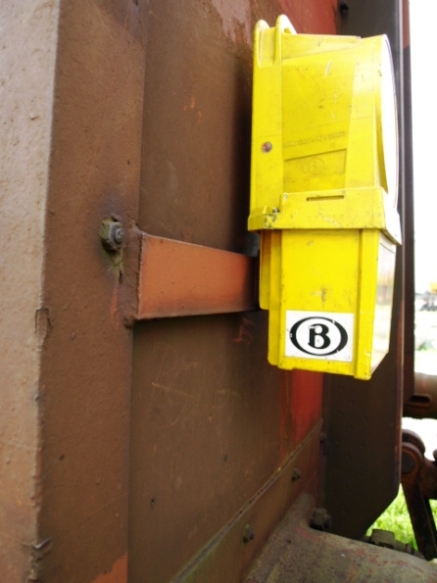

Support de wagon couvert 2 essieux équipé d'une lanterne :

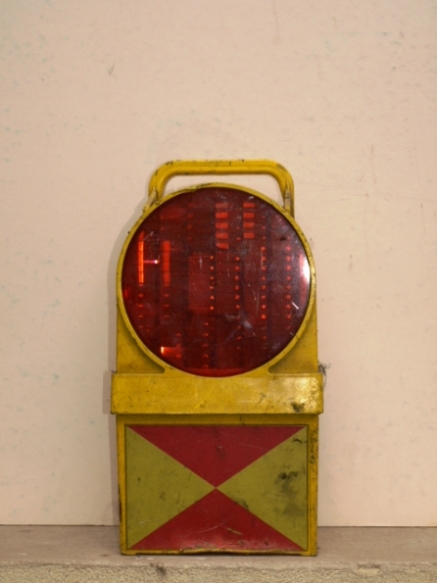

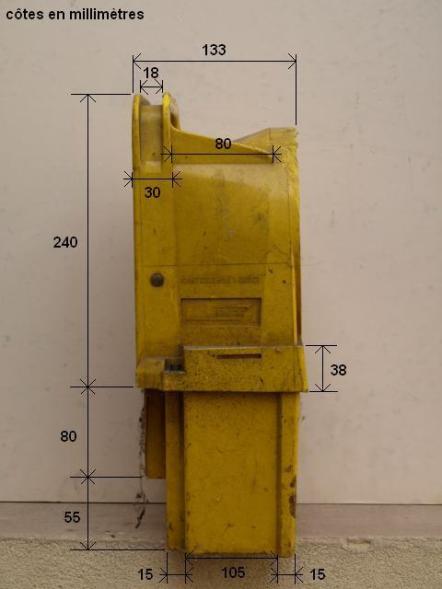

Ce type de lanterne (poignée de transport parallèle à l'optique) est un peu différent du modèle que j'ai posté dans un précédent message (poignée de transport perpendiculaire à l'optique). Une vue de face d'un exemplaire sorti du fond du garage . Tu as raison Fabounet, il y en a des trucs là dedans ... .


Mais je pense qu'en modélisme on peut tolérer de n'équiper ses wagons que d'un seul type de lanternes. Du fait de la taille des lanternes réelles réduites aux dimensions HO d'une part, et d'autre part parce que la reproduction Apocopa représente le premier modèle (poignée de transport perpendiculaire à l'optique). Alors, à moins de se lancer dans la réplique exacte ...

Dimensions de la lanterne Apocopa pour se faire une petite idée : 2,67 m/m de large, 4,70 m/m de haut et 1,46 m/m de diamètre de l'optique recevant la led ... et il reste les triangles rouges à peindre ...



Amicalement,

[alain.trinquet]

Encore merci pour tous ces détails et photos.

Si en plus je dois choisir entre une poignée perpendiculaire et une poignée parallèle à l'optique ...

Je pense que le modèle d'Apocopa équipé d'une micro led cms devrait être du plus bel effet

[c.delarnaque]

Dès que je le peux, je poste ou t'adresse une photo avec les côtes pour te permettre de positionner les lanternes HO à la bonne place sur le wagon.



Amicalement,

[c.delarnaque]

Salut,



8 jours de retard tout de même... Désolé...

S'agissant d'éléments en rapport avec la sécurité, je suis persuadé que le positionnement des lanternes de fin de convoi sur le dernier véhicule est défini par un règlement fixant les côtes essentielles à respecter. Bien sûr, impossible de mettre la main sur ce fichu document. Malgré le soin apporté aux relevés sur le terrain, je ne peux pas garantir au millimètre près l'exactitude des mesures effectuées. Réduites à l'échelle HO, ces dimensions permettent tout de même d'approcher la réalité ... Pour identifier plus facilement les deux modèles de lanterne, j'ai pris la liberté de les distinguer par les lettres A et B.

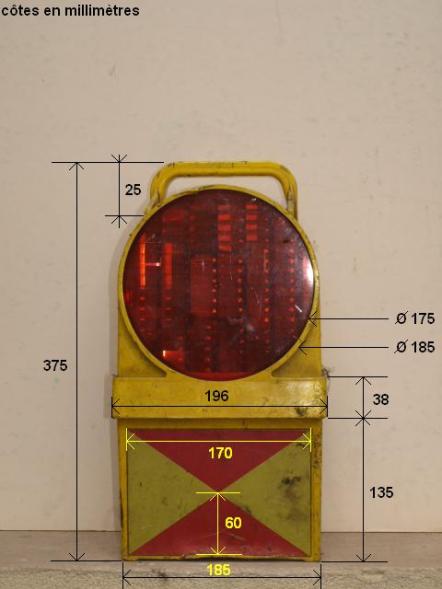

Fanal type A :



[c.delarnaque]

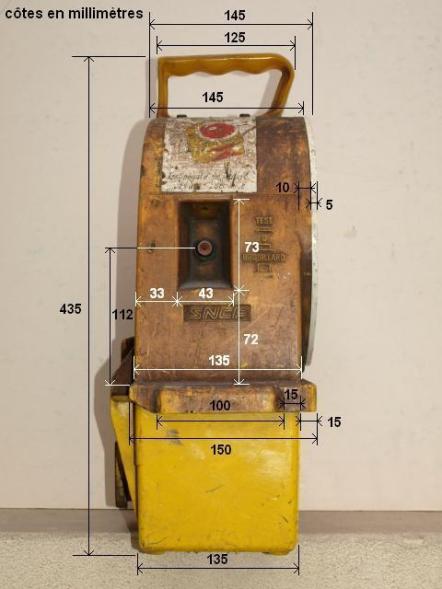

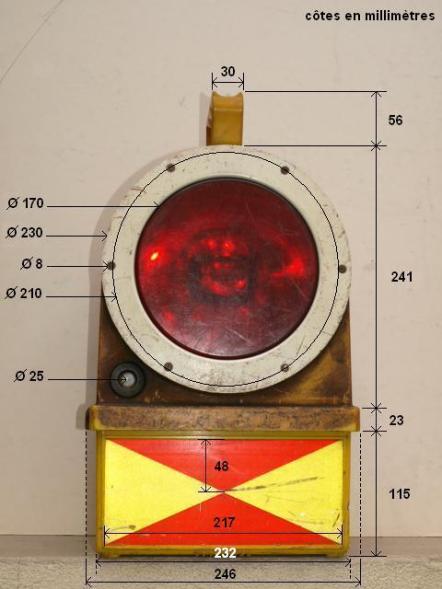

Fanal type B :
