Mon réseau H0 en construction

Messagepar midav91 » 16 Novembre 2014, 23:10

Bonsoir à tous,

Je suis arrivé sur ce forum très récemment par le lien trouvé sur les fiches pratiques DCC du site REE pour cause de petits soucis de fumigène avec ma 231 G.
voir http://www.espacerails.com/forum/viewtopic.php?f=13&t=3252

Je vais donc me présenter avec le réseau que je suis en train de réaliser.
Je m'appelle Michel et j'ai passé la barre des 60 ans !!
Mon parcours dans les "petits trains" est des plus classique !
Adolescent : une boite Jouef sud express, quelques "new rails", locos et wagons, le tout sur une belle planche d'agglo. posée, quand c'était possible, sur la table familiale de la salle à manger.
Puis "la vie" et enfin, après avoir retapé une maison et "préempté" une bonne part du grenier, la retraite aidant, je suis revenu depuis le début 2013 à ce "dada" de jeunesse avec un projet en tête. Par contre, tout a été à redémarrer de 0.
J'ai alors découvert sur internet d'un freeware totalement libre : CDM Rail qui ma tout de suite séduit par son potentiel et un forum très réactif, mon objectif étant de piloter mon réseau par ordinateur.

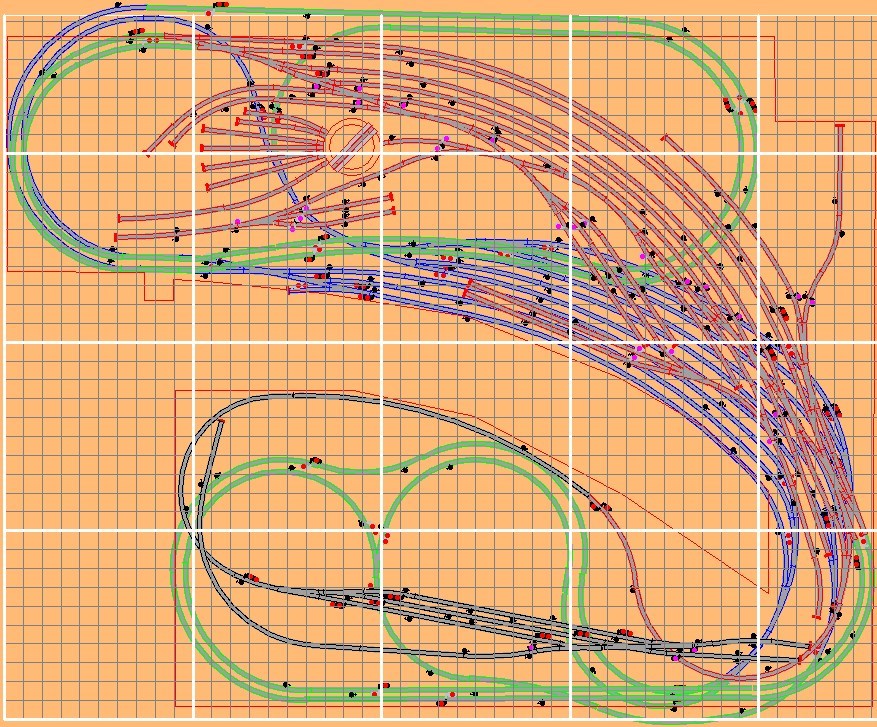

Dessin du projet avec CDM Rail :

Vue globale du réseau (sur 2 niveaux principaux + une petite VU de "montagne")
Totalité du réseau.jpg
Totalité du réseau.jpg (285.21 Kio) Consulté 8104 fois

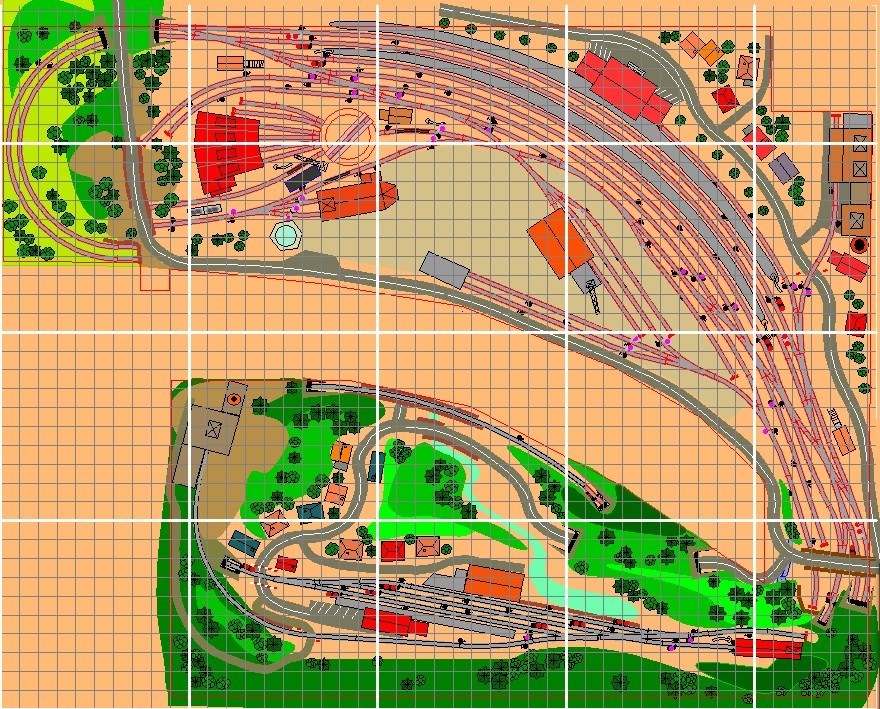

Vue avec décor envisagé
Vue globale du réseau.jpg
Vue globale du réseau.jpg (314.92 Kio) Consulté 8104 fois

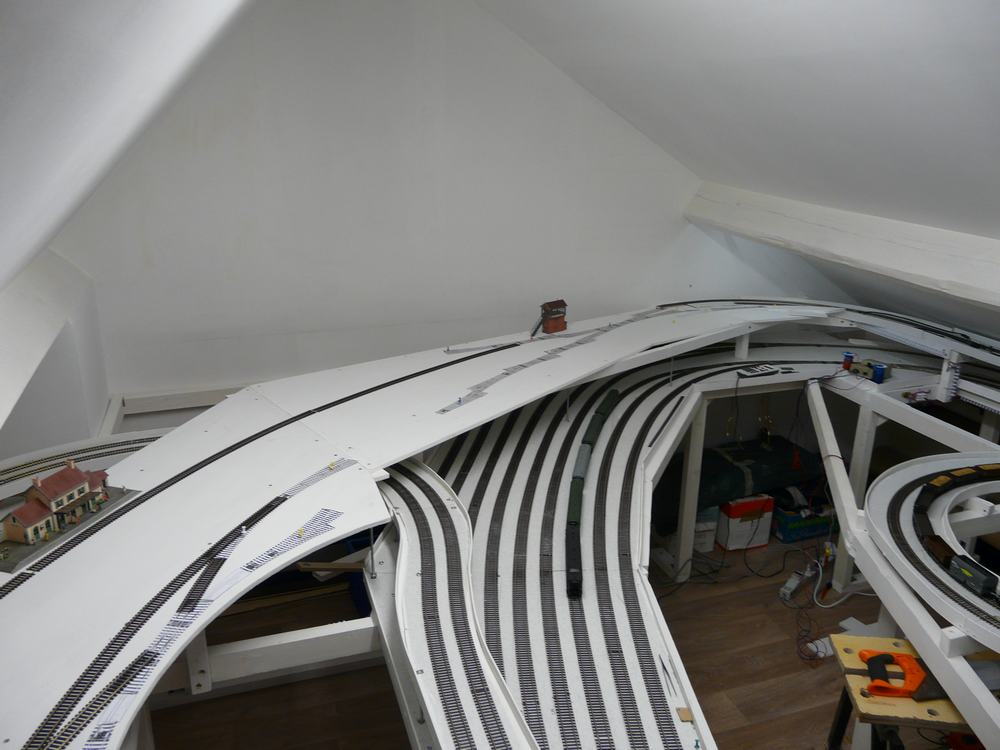

Vue de la coulisse inférieure
coulisse inférieure.jpg
coulisse inférieure.jpg (121.92 Kio) Consulté 8104 fois

Niveau supérieur - gare principale
Suite aménagement niveau gare.jpg
Suite aménagement niveau gare.jpg (107.13 Kio) Consulté 8104 fois

Une petite vidéo d'une simulation des trains visualisée avec CDM Rail
https://www.youtube.com/watch?v=khaWNR1RGok

Une vidéo récente de l'avancement du réseau avec un run de 5 trains en automatique sur le réseau
https://www.youtube.com/watch?v=DJakPZFWEMM

Enfin, une petite vidéo embarquée
https://www.youtube.com/watch?v=4RzumDBC4Bo

Caractéristiques principales du réseau :
Centrale : LENZ LZV100 + LH100
Interface : LAN/USB LENZ
Décodeur aiguillages :LENZ LS150
Rétrosignalisation cantons : LDT RS 8 F
A terme, une cinquantaine d'aiguillages et plus de 150 m de voies - PECO code75

Voila donc une rapide présentation de mon réseau
A bientôt pour la suite
Michel
Michel
Avatar de l’utilisateur
midav91

Message(s) : 73
Inscrit le : 13 Novembre 2014, 19:31

Re: Mon réseau H0 en construction

Messagepar c.delarnaque » 17 Novembre 2014, 06:25

Salut Midav91,

Bienvenue à toi. Ton projet a l'air sympa et assez "conséquent". J'avoue même l'avoir trouvé un poil "ambitieux" jusqu'à ce que j'arrive en fin de post pour voir que la réalisation est pas mal avancée, avec déjà des circulations. Bravo et félicitations pour le travail de menuiserie qui me paraît bien soigné.

Cordialement,
C. Delarnaque
Avatar de l’utilisateur
c.delarnaque

Message(s) : 705
Inscrit le : 12 Juin 2005, 23:00

Re: Mon réseau H0 en construction

Messagepar scenic79 » 17 Novembre 2014, 09:23

Joli projet ! Tiens nous au courant pour la suite !
Vive le train !
scenic79

Message(s) : 453
Inscrit le : 25 Septembre 2006, 23:00

Re: Mon réseau H0 en construction

Messagepar fcot2002 » 17 Février 2015, 15:12

Bonjour,

Bravo pour ton projet ! J'ai "à peu près" le même parcours que toi, quelques années en moins ;-)

Merci aussi car au travers de ton post j'ai découvert beaucoup de choses sympas (CDM etc.) , j'ai d'ailleurs vu ton réseau dans leur site.

Pour ma part j'en suis qu'aux plans, et faire et défaire c'est toujours du chemin de fer :-)

Depuis le mois de novembre je pense que tu as du progresser, as-tu des photos / vidéos ?

Cordialement,
fcot2002

Message(s) : 4
Inscrit le : 17 Février 2015, 13:56

Re: Mon réseau H0 en construction

Messagepar midav91 » 17 Février 2015, 23:38

Bonsoir à tous,
Pour répondre à fcot2002, en fait je suis entrain de câbler et d'installer les moteurs d'aiguille (28) du niveau supérieur, c'est à dire de la gare.
Pour cela, les voies de la gare ont été posées sur 3 plateaux démontables (provisoirement) et donc, après avoir fixé les rails et vérifié que les circulations se passaient sans problème, ces 3 plateaux sont redémontés ce qui me permet de réaliser tous les câblages à plat en retournant ces plateaux sur des tréteaux. J'en profite également d'ailleurs pour faire le ballastage des voies bien assis sur un fauteuil.
Donc pas beaucoup de photos depuis la photo précédente sur laquelle je commençais simplement à esquisser ces voies de la gare.

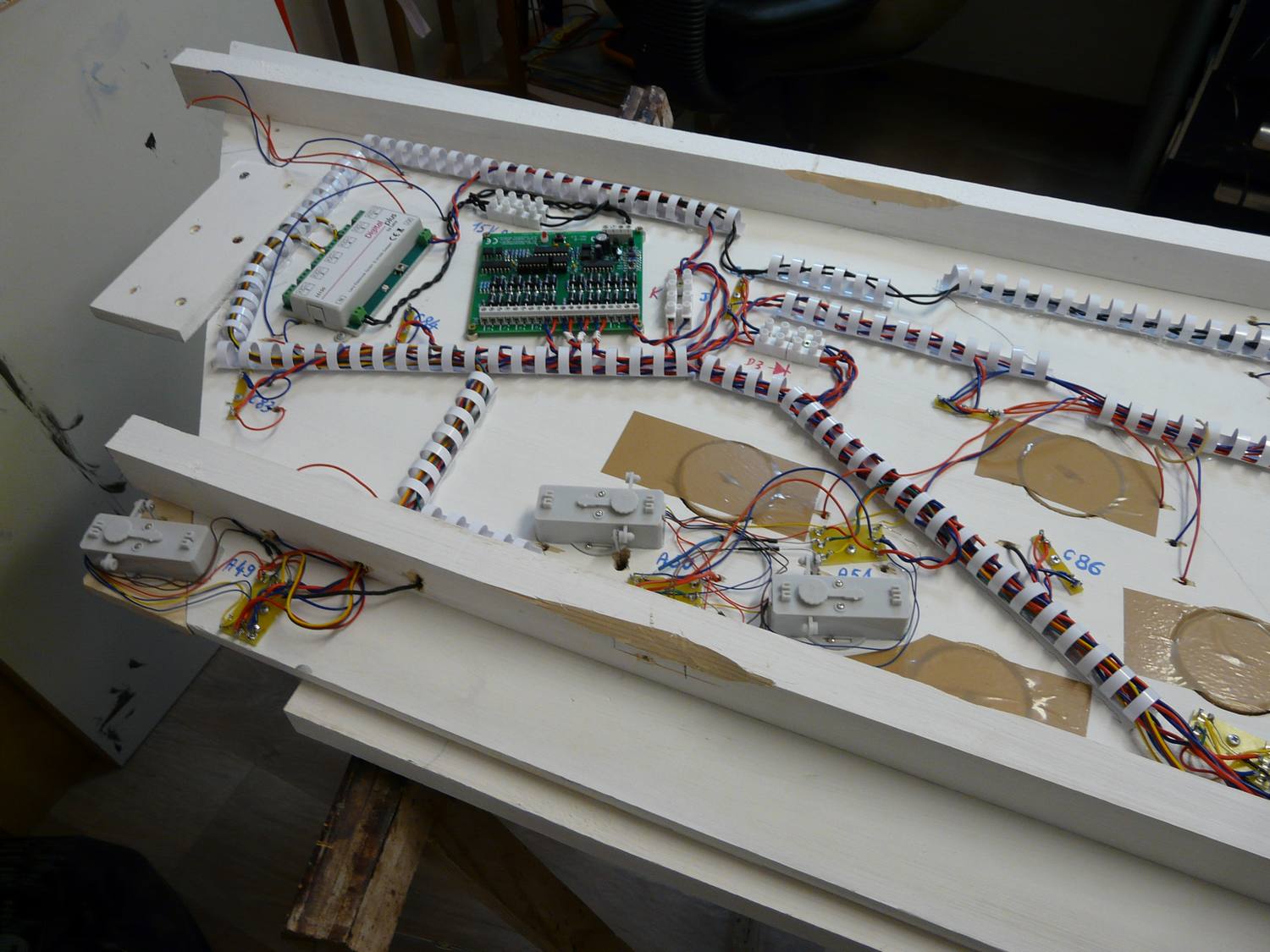

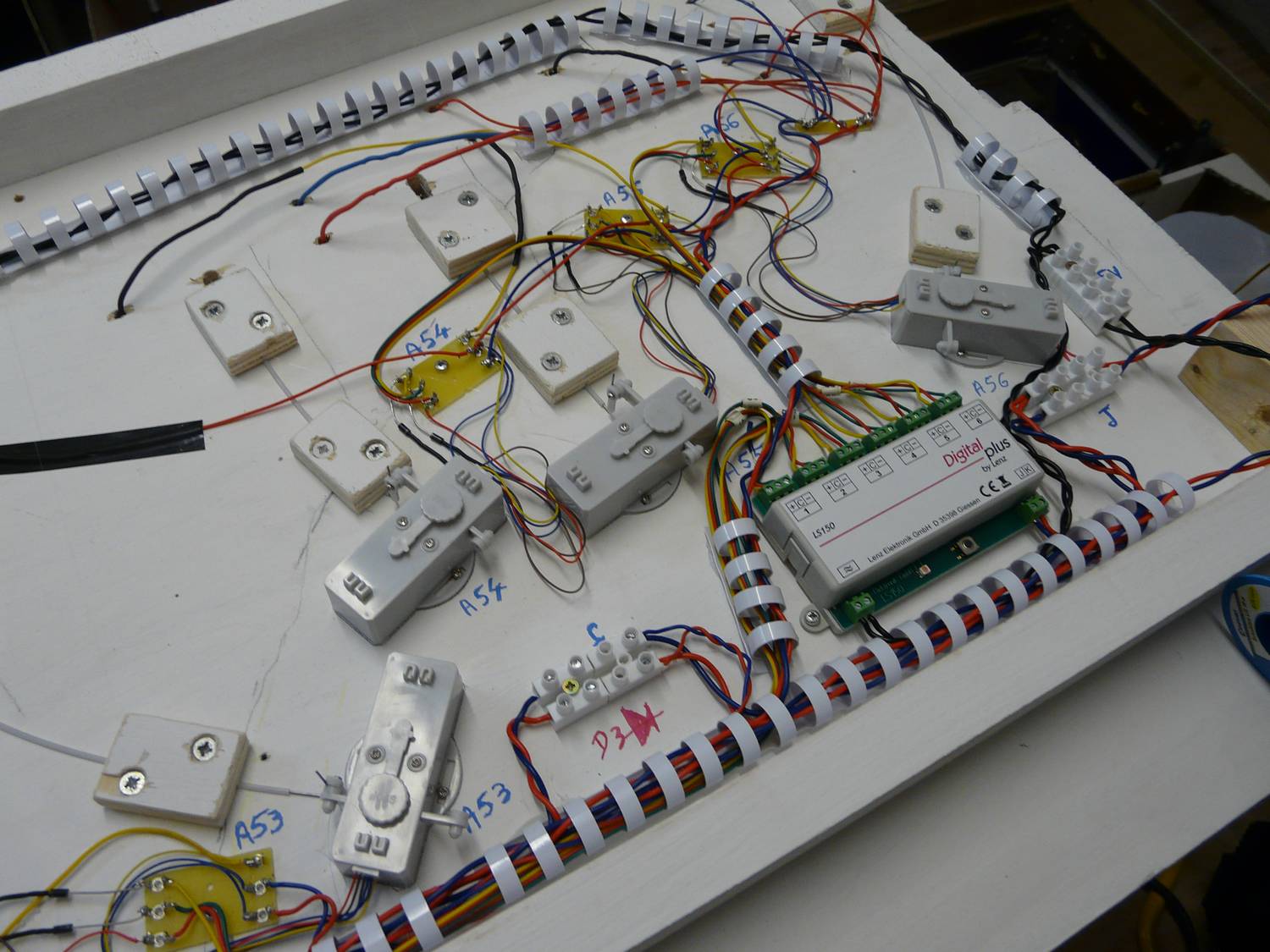

Deux vues tout de même du dessous d'un des 3 plateaux qui représentent bien le boulot de câblage nécessaire (bonjour s'il avait fallu faire tout cela les bras levés sous le réseau :!: :!: : :roll:


A noter, certains moteurs d'aiguillage sont déportés pour rester bien accessibles car sinon, positionnés au dessus des plateformes inférieures, même avec 20 cm entre les deux niveaux, bonjour les interventions éventuelles ultérieures sur ces moteurs !

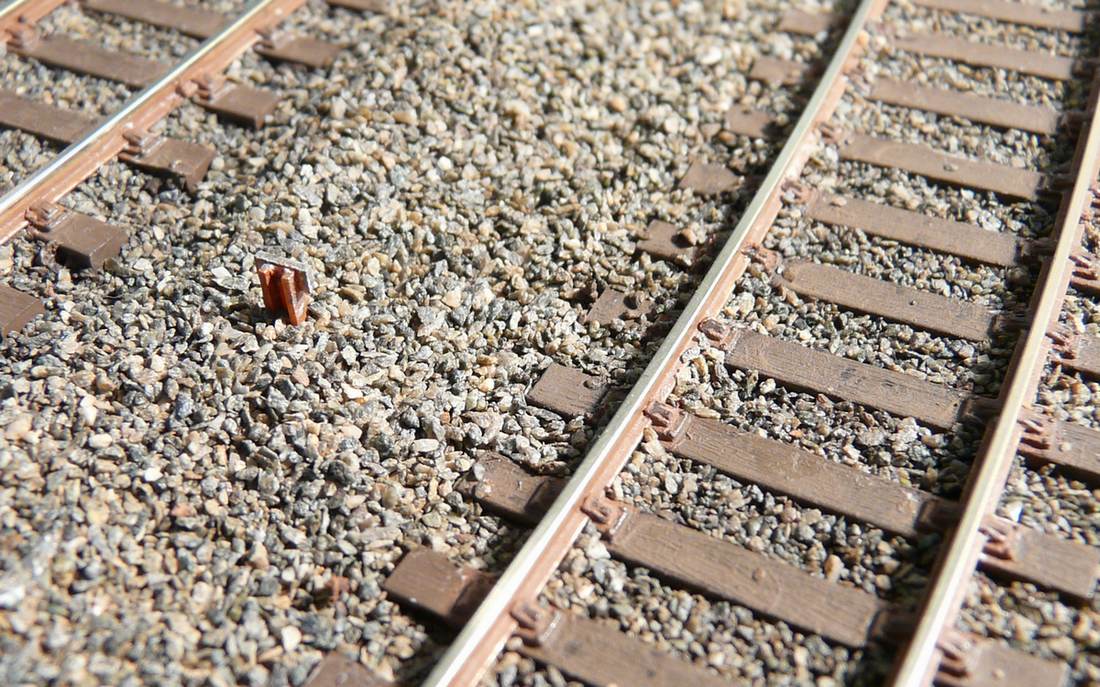

Une vue rapprochée de mon ballastage (marque Koemo) (en fait, la photo éclaircit les couleurs)



Autre point : sur ma 231G REE, après avoir posé quelques questions sur le forum au sujet du volume de fumée que je trouvais très (trop) faible, j'ai enfin obtenu un volume de fumée et de vapeur aux cylindres assez satisfaisant simplement en remontant la tension de sortie de ma centrale LENZ de 0,5 V (bornes J / K, passant de 16,6 V, réglage usine, à 17,1 V environ)
J'ai fait une petite vidéo https://www.youtube.com/watch?v=zD7E82A3bJE.

Bientôt le remontage définitif de mes 3 plateaux de la gare et d'autres images à ce moment là ;)

Bonne soirée
Michel
Michel
Avatar de l’utilisateur
midav91

Message(s) : 73
Inscrit le : 13 Novembre 2014, 19:31

Re: Mon réseau H0 en construction

Messagepar midav91 » 18 Mai 2015, 14:00

Bonjour à tous,
Quelques nouvelles du réseau.
Les 3 plateaux constituant la gare sont maintenant remontés et raccordés

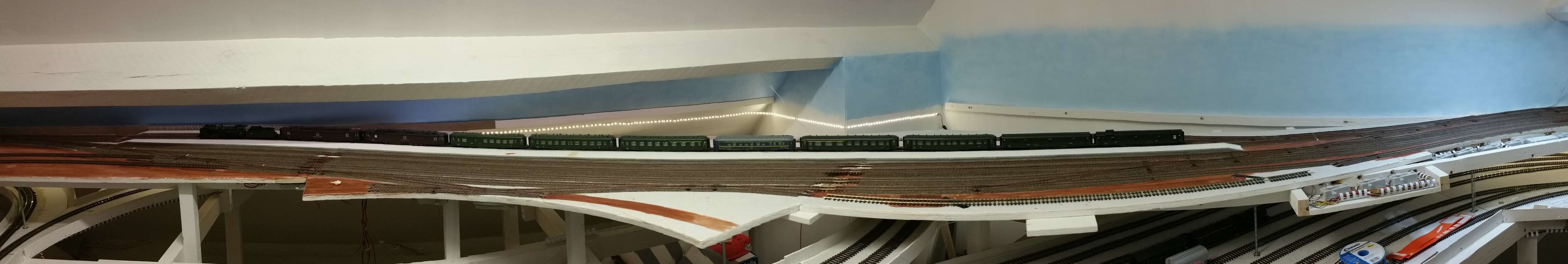

Une vue panoramique de la gare avec le smartphone

Actuellement 45 aiguilles et une soixantaine de zones de détection (2 par canton) sont en fonctionnement ... et environ 500 m de fil.

Les circulations ont donc pu reprendre, toujours pilotées par CDMRail, désormais avec 7 trains car 2 nouvelles locos ont rejoint le parc :D
https://www.youtube.com/watch?v=Qppl2DExxcA&feature
Une autre vidéo montre l'activité intense en gare, avec ces 7 trains sur le réseau, et l'arrêt des trains courts au droit de la gare.
https://www.youtube.com/watch?v=5a_5OiHQvno

A + pour la suite
Michel
Michel
Avatar de l’utilisateur
midav91

Message(s) : 73
Inscrit le : 13 Novembre 2014, 19:31

Re: Mon réseau H0 en construction

Messagepar midav91 » 13 Juin 2015, 13:26

Bonjour à tous,

Voici une nouvelle vidéo avec 8 trains simultanément en circulation :D et toujours pilotés avec CDM Rail
https://www.youtube.com/watch?v=xBjwJDL49bg

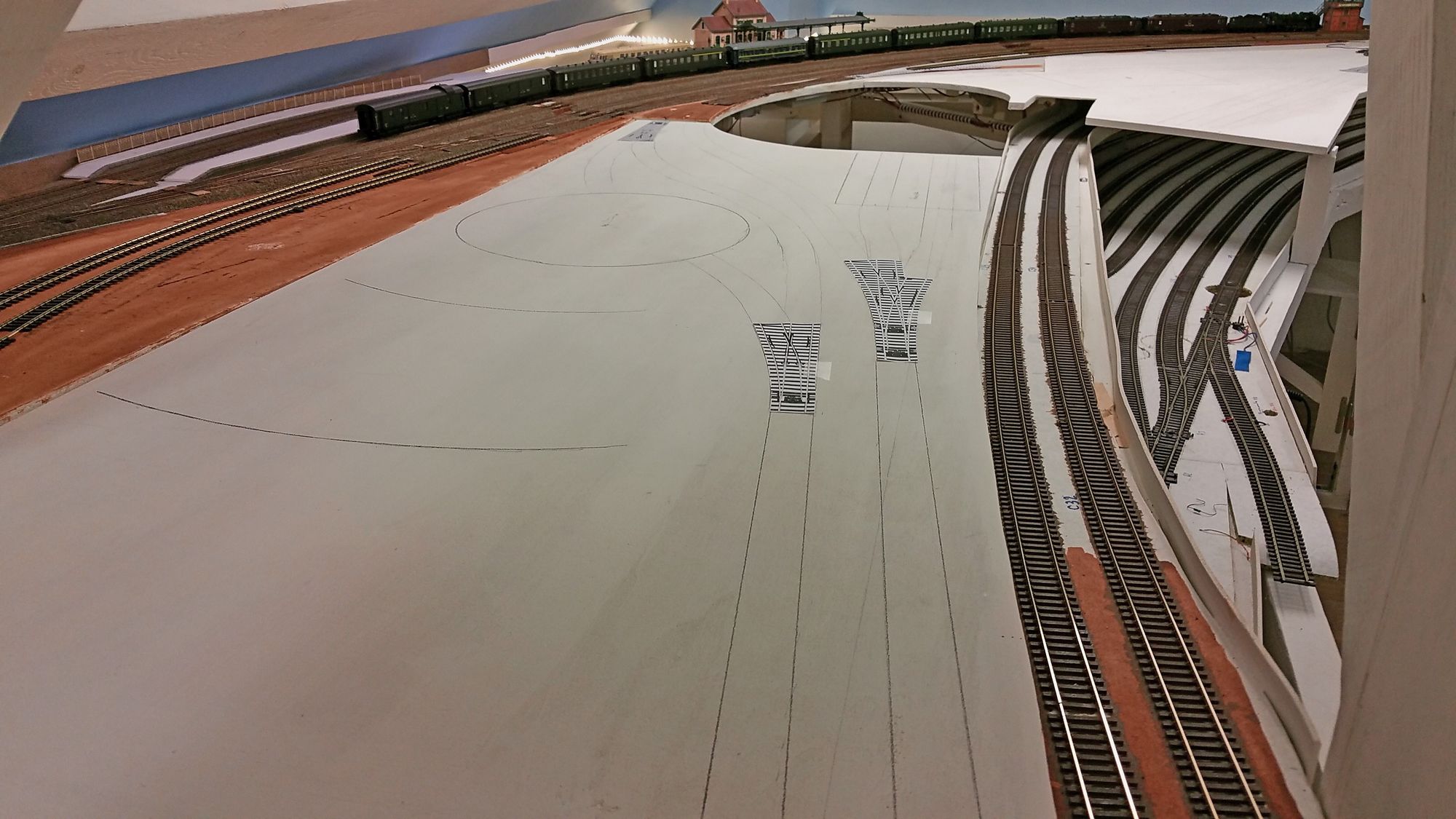

Et pour le reste, les travaux continuent, préparation des plateaux :
- d'une part pour le dépôt :

- d'autre part pour la cour des marchandises :

La suite au prochain numéro !
Michel
Michel
Avatar de l’utilisateur
midav91

Message(s) : 73
Inscrit le : 13 Novembre 2014, 19:31

Re: Mon réseau H0 en construction

Messagepar midav91 » 11 Août 2015, 18:31

Bonsoir,
Quelques nouvelles du réseau.
Malgré la chaleur dans le grenier et comme ça s'était un peu calmé les deux dernières semaines, j'ai réalisé la plateforme de la voie côté "montagne" et le plateau de la gare correspondante :D

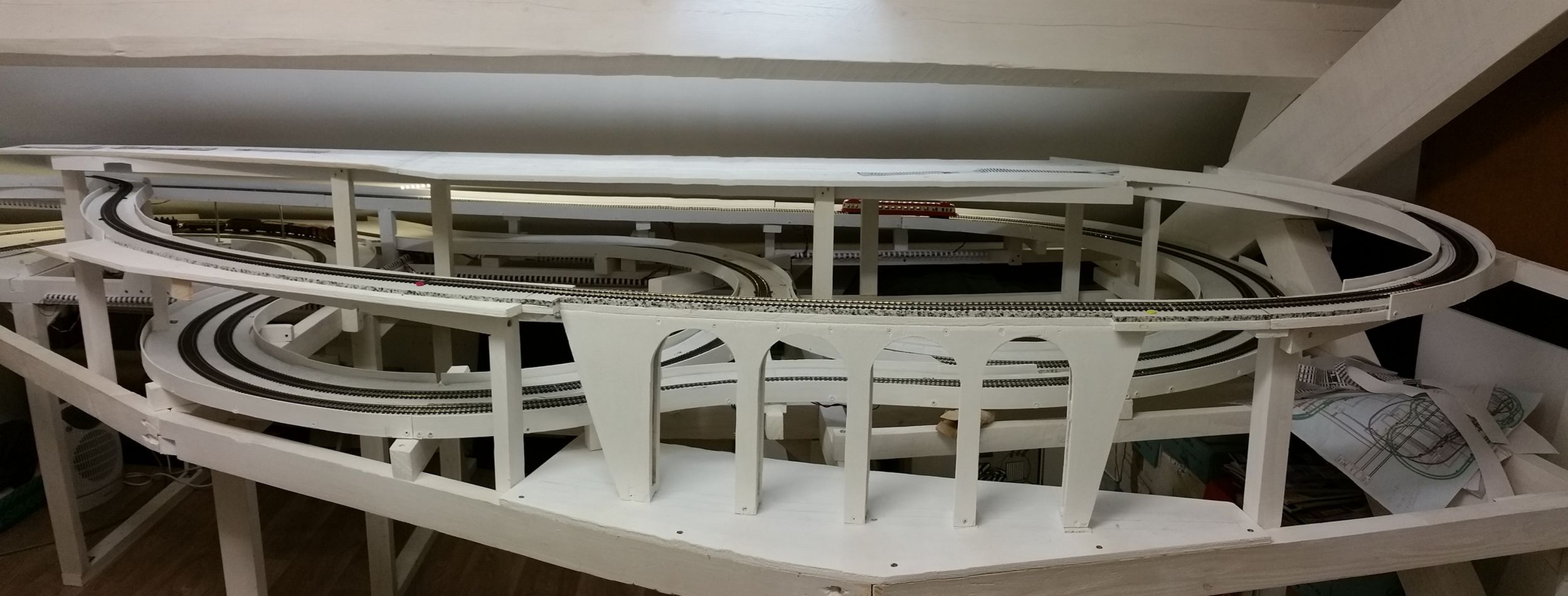

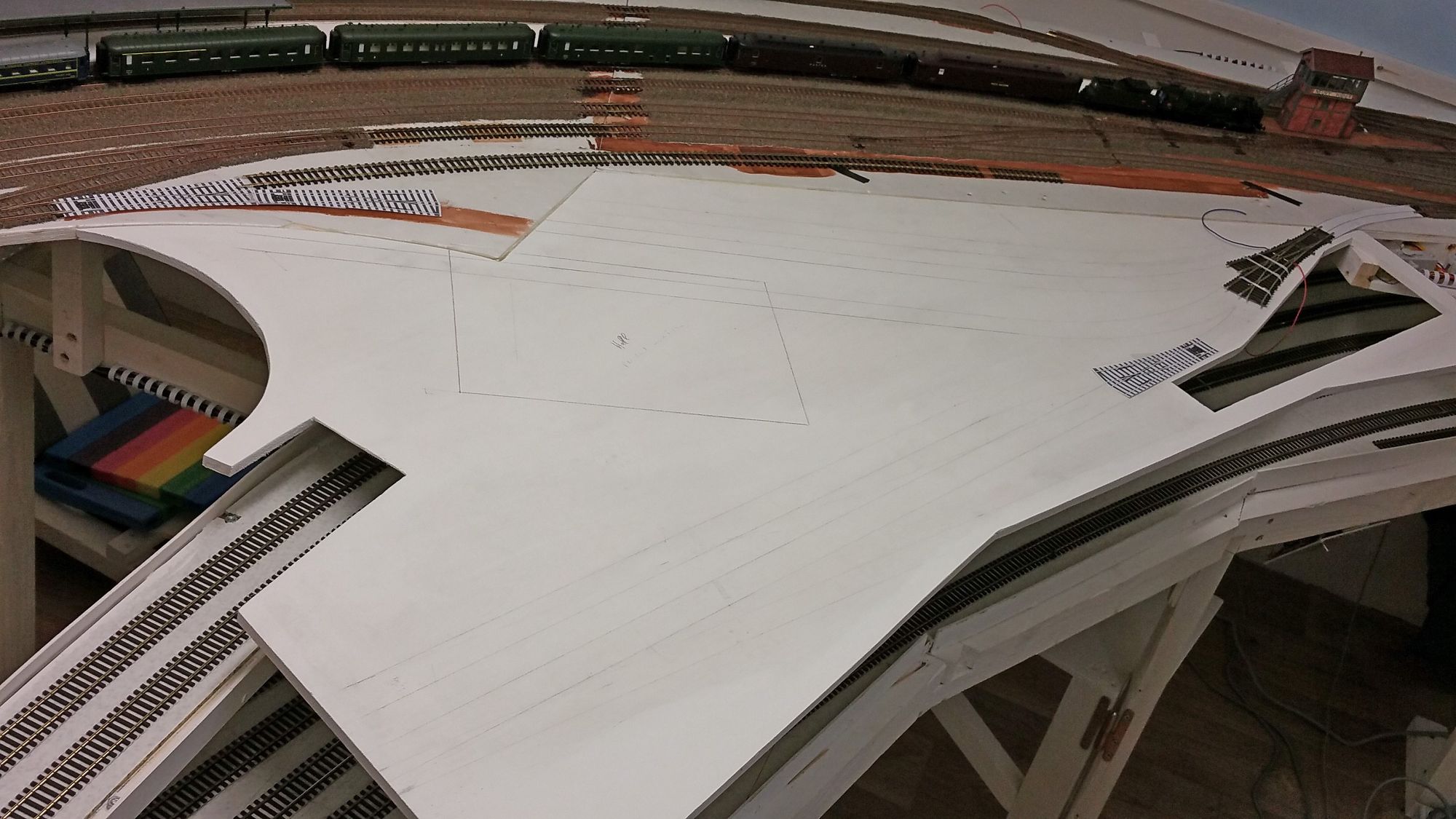

Vue panoramique du côté "montagne"
Vue pano voie montagne.jpg
Vue pano voie montagne.jpg (263.88 Kio) Consulté 7301 fois
(pensez à faire glisser le curseur pour voir les photos sur toute la largeur / ou clic droit sur la souris et "Afficher l'image")

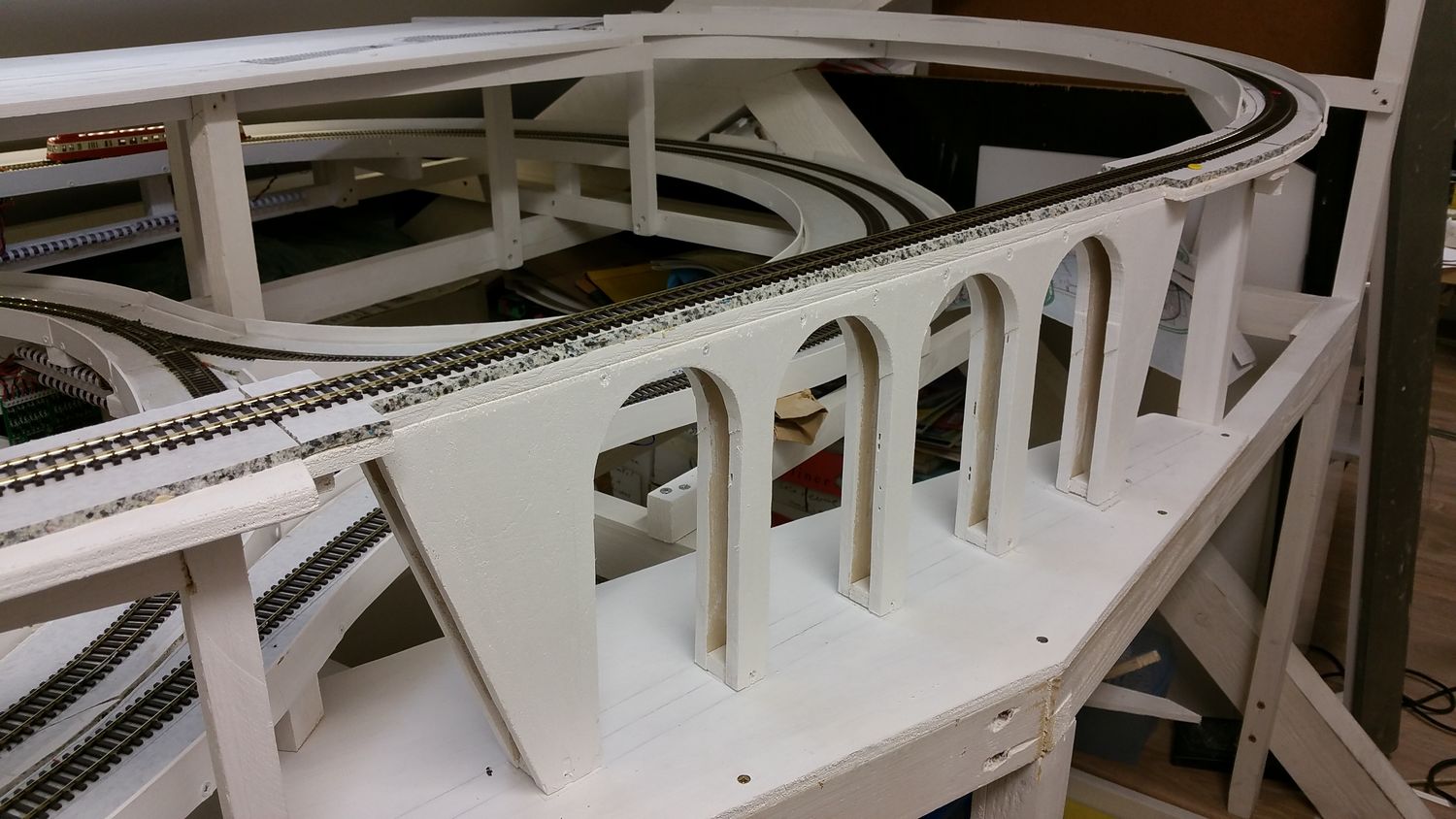

Vue de détail de l'ossature du viaduc en CP de 10 d'épaisseur, qui sera habillé de carton plume soit gravé, soit recouvert de plaques genre "redutex" (quand arrivera la tranche de travaux "décoration" :roll: ) :
Structure viaduc.jpg
Structure viaduc.jpg (192.19 Kio) Consulté 7301 fois

Prochaine étape : pose définitive des voies et aiguillages de la gare de "montagne et câblage de tout cela (comme pour les plateaux de la gare principale, le plateau de cette gare reste démontable pour faciliter le câblage à "l'établi")

A + pour la suite des événements
Michel
Michel
Avatar de l’utilisateur
midav91

Message(s) : 73
Inscrit le : 13 Novembre 2014, 19:31

Re: Mon réseau H0 en construction

Messagepar PAPI02 » 21 Septembre 2015, 10:02

Sensationnel,
Un super réseau comme je l'ai aime et comme j'aimerais en avoir, las faute de place ...
En tous les cas, un très beau projet que je vais suivre régulièrement.
N'hésitez pas à alimenter le fil :)
PAPI02
PAPI02

Message(s) : 2
Inscrit le : 04 Mai 2008, 23:00

Re: Mon réseau H0 en construction

Messagepar scenic79 » 25 Septembre 2015, 12:02

Beau travail et bon courage pour la suite !
Vive le train !
scenic79

Message(s) : 453
Inscrit le : 25 Septembre 2006, 23:00
