Dans cette rubrique faites nous part de vos réalisations, vos recherches astuces conseils afin que nous puissions tous soit vous aider ou partager ce que vous avez réalisé.

Eclairage voiture

Messagepar dragon25 » 06 Janvier 2018, 10:47

Bonjour,
Je viens d'équiper une voiture de la marque Piko (TER Bourgogne) avec une rampe d'éclairage LED. Tout est OK. Je sais qu'il est possible d'équiper le dispositif d'un condensateur ou d'autre chose afin d'éviter les clignotements lors de l'avancement. Quel dispositif dois-je utiliser ? Type de condensateur, branchement.
Merci pour votre réponse et vos conseils "lumineux" !
dragon25

Message(s) : 64
Inscrit le : 27 Septembre 2015, 03:05

Re: Eclairage voiture

Messagepar le-bougnat » 06 Janvier 2018, 14:28

Bonjour,
Voilà, cela devrait convenir.

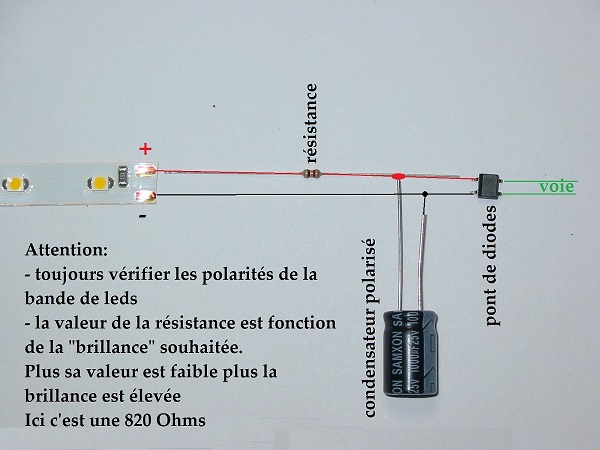

La valeur du condensateur détermine la durée d'illumination, ici un 1000 µfarads.

eclairage leds voiture.jpg
éclairage leds des voitures
eclairage leds voiture.jpg (85.63 Kio) Consulté 2580 fois
Avatar de l’utilisateur
le-bougnat

Message(s) : 129
Inscrit le : 22 Décembre 2017, 21:10

Re: Eclairage voiture

Messagepar le-bougnat » 06 Janvier 2018, 18:54

Pour information, je viens d'équiper une DEV Lima avec un intérieur "blanc".
Avec une résistance de 2K2 Ohms cela donne un éclairage assez "réaliste".
Bon courage, jm
Avatar de l’utilisateur
le-bougnat

Message(s) : 129
Inscrit le : 22 Décembre 2017, 21:10

Re: Eclairage voiture

Messagepar dragon25 » 07 Janvier 2018, 08:54

Merci pour les réponses, mais j'ai un petit problème.J'ai acheté un set de SAI qui est tout prêt à la pose. Je ne mets ni pont de diode ni résistance qui sont déjà intégrés apparemment, dans la réglette. Puis-je mettre le condensateur directement sur les deux fils d'arrivée du courant depuis les prises sur les bogies ?
Bernard
dragon25

Message(s) : 64
Inscrit le : 27 Septembre 2015, 03:05

Re: Eclairage voiture

Messagepar le-bougnat » 07 Janvier 2018, 09:11

Assemblant presque tout moi même, je ne connais pas bien ces produits.
Puis-je en connaitre la référence s'il vous plait.
Avatar de l’utilisateur
le-bougnat

Message(s) : 129
Inscrit le : 22 Décembre 2017, 21:10

Re: Eclairage voiture

Messagepar le-bougnat » 07 Janvier 2018, 09:17

Après réflexion, l'idéal serait une photo et si possible un scan de la notice, SVP
Avatar de l’utilisateur
le-bougnat

Message(s) : 129
Inscrit le : 22 Décembre 2017, 21:10

Re: Eclairage voiture

Messagepar digi-code » 07 Janvier 2018, 09:25

dragon25 a écrit:Merci pour les réponses, mais j'ai un petit problème.J'ai acheté un set de SAI qui est tout prêt à la pose. Je ne mets ni pont de diode ni résistance qui sont déjà intégrés apparemment, dans la réglette. Puis-je mettre le condensateur directement sur les deux fils d'arrivée du courant depuis les prises sur les bogies ?
Bernard


Bonjour,

Surtout ne pas mettre de condensateurs sur les deux fils d'arrivée du courant depuis les prises sur les bogies.
Ils doivent se trouver après le système de redressement de courant (pont ou diodes).

JF
digi-code

Message(s) : 74
Inscrit le : 23 Août 2008, 23:00

Re: Eclairage voiture

Messagepar le-bougnat » 07 Janvier 2018, 09:53

JF[/quote]
digi-code a écrit:Ils doivent se trouver après le système de redressement de courant (pont ou diodes).


Et avant la résistance...
Avatar de l’utilisateur
le-bougnat

Message(s) : 129
Inscrit le : 22 Décembre 2017, 21:10

Re: Eclairage voiture

Messagepar dragon25 » 08 Janvier 2018, 08:50

Bonjour Le Bougnat.
Il s'agit de la référence De la référence SAI 1275 de chez SAI.
Bonne journée
dragon25

Message(s) : 64
Inscrit le : 27 Septembre 2015, 03:05

Re: Eclairage voiture

Messagepar le-bougnat » 08 Janvier 2018, 11:54

Re bonjour dragon25
Le fabricant ne donne aucune indication technique sur son site.
Donc pour ne pas détruire cet équipement assez onéreux, il faut être prudent.
Personnellement, je ne peux t'aider qu'avec :
- deux photos recto et verso de cette barrette.
- si possible un scan de la fiche technique d'installation.
Soit ici soit en MP, à toi de voir.
A+, jmb
Avatar de l’utilisateur
le-bougnat

Message(s) : 129
Inscrit le : 22 Décembre 2017, 21:10
