Eclairage bâtiments par centrale ECOS2

Dans cette rubrique faites nous part de vos réalisations, vos recherches astuces conseils afin que nous puissions tous soit vous aider ou partager ce que vous avez réalisé.

Eclairage bâtiments par centrale ECOS2

Messagepar laugere36 » 03 Juin 2020, 16:35

Bonjour à tous.
Je viens de connecter l'éclairage des bâtiments et lampadaires de mon réseau sur un transfo indépendant de mon système commandé par ECOS2, soit un simple on/off pour contrôler l'ensemble. Est-il possible de commander ces éclairages (simplement contrôler l'intensité lumineuse des leds) et/ou l'allumage transfo par l'ECOS2 et si oui par quel moyen? Pas de question idiote seulement des...alors svp ne vous moquez pas ;)
laugere36

Message(s) : 4
Inscrit le : 20 Août 2014, 18:43

Re: Eclairage bâtiments par centrale ECOS2

Messagepar alain.trinquet » 03 Juin 2020, 18:22

On doit pouvoir commander l'éclairage On/Off par une sortie d'un décodeur d'accessoires.
Cela dépend cependant de la valeur de la tension d'alimentation (5V, 12V, 15V, 24V, ...), de son type (AC ou DC), du courant consommé, ...
Intellibox+Daisy / Décodeurs Lenz, Zimo, ESU, Kuehn, CT-Elektronic, Leb / LDT S88 / z21
Avatar de l’utilisateur
alain.trinquet

Message(s) : 922
Inscrit le : 09 Avril 2005, 23:00
Localisation : 17 et 86

Re: Eclairage bâtiments par centrale ECOS2

Messagepar fe22- » 03 Juin 2020, 20:10

Voilà ce que j’ai fait avec un Lokpilot FX... ;)

https://youtu.be/suT--vV2eLU
Avatar de l’utilisateur
fe22-

Message(s) : 81
Inscrit le : 12 Mai 2017, 20:33

Re: Eclairage bâtiments par centrale ECOS2

Messagepar laugere36 » 04 Juin 2020, 15:14

Merci Alain et FE22.
Remarquable éclairage de l'atelier...(j'en veux!).
Je reviendrais pour vous livrer les renseignements et pour demander la méthode.
Cordialement
laugere36

Message(s) : 4
Inscrit le : 20 Août 2014, 18:43

Re: Eclairage bâtiments par centrale ECOS2

Messagepar laugere36 » 07 Juin 2020, 17:51

Bonsoir.
Voici les renseignements qui vous aiderons sans doute pour me guider. Mon seuil de compétence s'arrête à l'alimentation des éclairages par un transfo CONRAD 230V 52VA 50/60Hz Max 2,9A sortie 12V ou 16V (12V choisie). Au total environ 45 leds lampadaires et 35 leds bâtiments.
Mon réseau a été conçu par une société qui n'existe plus (départ en retraite): il est régi par une ECOS2+booster 8A+2 décodeurs S88+15 Switch pilot. Donc... quid d'une automatisation de l'éclairage (dans son ensemble) à partir de l'ECOS?
Cordialement.

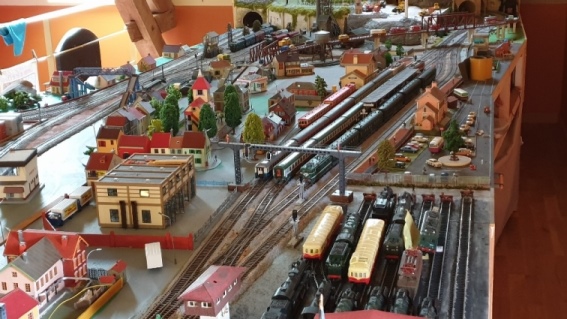

vue réseau gauche

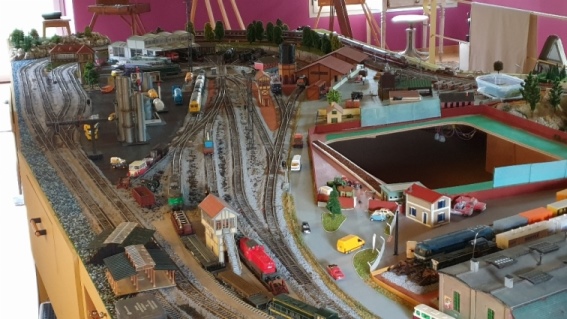

vue réseau droit

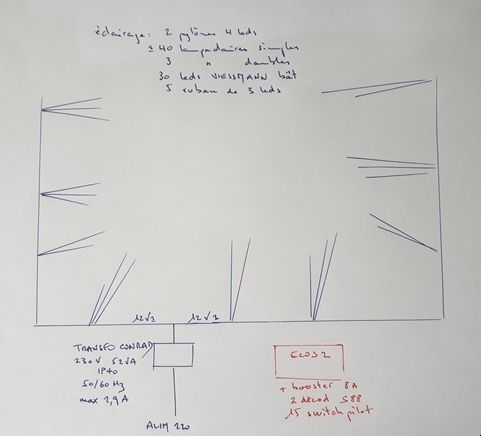

schema reseau.jpg
schema reseau.jpg (16.91 Kio) Consulté 986 fois
laugere36

Message(s) : 4
Inscrit le : 20 Août 2014, 18:43

Re: Eclairage bâtiments par centrale ECOS2

Messagepar Julien » 14 Juin 2020, 21:46

Bonjour,

Vous pouvez gérer l'éclairage avec votre centrale.

Si vous avez beaucoup d'éclairage, il est préférable de conserver votre alimentation 12V séparer pour ne pas utiliser la puissance de la centrale.

Pour ce faire, il vous faudrait utiliser un décodeur pour communiquer avec votre centrale et des relais bistable pour couper le 12V.

Il faudra autant de relais et de sorti de fonction décodeur que de secteur d'alimentation distincte.

La tension de commande des bobines des relais devra être adapter à la sortie des décodeurs.

Eric (papy), y a combien de volt à la sorti d'une aux d'un décodeur ou d'un décodeur de fonction ?

Julien.
Lenz Set 90
Avatar de l’utilisateur
Julien

Message(s) : 38
Inscrit le : 29 Novembre 2005, 00:00

Re: Eclairage bâtiments par centrale ECOS2

Messagepar laugere36 » 20 Juin 2020, 18:04

Merci Julien.
Bon...tout ceci est bien compliqué pour un bricolo du dimanche comme moi alors je vais m'en tenir à mon ON/OFF, le seul que je maîtrise.
Merci encore.
laugere36

Message(s) : 4
Inscrit le : 20 Août 2014, 18:43
