Passage à niveau avec WDGP

Messagepar huno » 16 Août 2013, 17:52

Bonjour,
Je suis nouveau sur le forum. Je m'appelle ERIC et je me suis lancé dans un circuit "full" wdgp". Après beaucoup de recherches et de persévérance, j'ai enfin quelques résultats. Actuellement je bloque sur l'automatisation d'un passage à niveau (Viessmann avec feux clignotants). Avec la LH100 tout est Ok, par contre dés que je l'intègre dans un itinéraire (standard ou avec profil) le passage à niveau se ferme dés la commutation de l'itinéraire (Donc bien trop tôt, il devrait se fermer au contact de rétro adéquate), par contre il s'ouvre bien au contact (via retro RS8). J'ai triché en déclarant mon PN comme un feu et là tout est OK. Je dois loupé quelque chose (Paramètre? définition?...?). Une info: Je pilote le PN via un LS150.
Peut-on m'aider.
Merci
huno

Message(s) : 10
Inscrit le : 16 Août 2013, 17:27

Re: Passage à niveau avec WDGP

Messagepar JH » 17 Août 2013, 11:21

Bonjour,

Je n'ai pas encore installé mon passage à niveau sur mon circuit. Je crois qu'il faut dans l'éditeur du plan des voies, définir un contact K84 pour la fermeture et l'ouverture.( un K83 avant et un autre après) Ensuite attribuer une adresse d'accessoire magnétique. Dans l'éditeur d'itinéraire définir dans commutation complémentaire la fermeture et l'ouverture suivant la marche des trains de la même façon que pour la gestion des feux.
Tiens moi au courant pour la suite, merci
Intellibox + EcoS n/b + HSI88 + RM-GB-8-N + LS 150 + Tortoise + signaux Drim3d +voies Tillig + Windigipet pro X 1.3 PC Windows 10 + moniteur
Avatar de l’utilisateur
JH

Message(s) : 336
Inscrit le : 04 Mars 2009, 00:00

Re: Passage à niveau avec WDGP

Messagepar huno » 17 Août 2013, 19:56

Bonsoir,
Merci pour ta communication sur le sujet, nous sommes un peu seul dans ce monde WDGP.
Pour être plus précis, je n'utilise que des contacts de rétro signalisation. Au premier contact je ferme le PN, au deuxième (Dans lequel est le PN) "tutut à la loco, au troisième: ouverture du PN et je joue avec "au contact + x secondes" pour déclencher l'ouverture (Donc via profil ou table horaire et selon la catégorie du train: court, moyen, long).
J'ai déclaré mon PN dans l'éditeur de voie et attribué une adresse (piloté par le LS150).
Je ne comprends pas pourquoi à la commutation de l'itinéraire la barrière se ferme (Comme un aiguillage) alors que la fermeture devrait se faire au contact adéquate. Par contre le PN s'ouvre bien au contact ouverture.
En pilotant via le tco WDGP le PN réagit normalement
Bonne soirée
huno

Message(s) : 10
Inscrit le : 16 Août 2013, 17:27

Re: Passage à niveau avec WDGP

Messagepar JH » 18 Août 2013, 00:04

Regarde du coté " Configuration du système, "
Ensuite " Commutation accessoires magnétiques au démarrage du programme"
Sans certitudes....
Intellibox + EcoS n/b + HSI88 + RM-GB-8-N + LS 150 + Tortoise + signaux Drim3d +voies Tillig + Windigipet pro X 1.3 PC Windows 10 + moniteur
Avatar de l’utilisateur
JH

Message(s) : 336
Inscrit le : 04 Mars 2009, 00:00

Re: Passage à niveau avec WDGP

Messagepar huno » 18 Août 2013, 14:12

Hello,
J'avais déjà testé en jouant sur ce paramètre: pas d'effet positif. J'ai essayé de donner l'ordre d'ouverture au contact de départ (Pour annuler la fermeture): rien. En effet WDGP commute et bloque son itinéraire avant tout ordre.
bon dimanche et à suivre
Eric
huno

Message(s) : 10
Inscrit le : 16 Août 2013, 17:27

Re: Passage à niveau avec WDGP

Messagepar huno » 18 Août 2013, 20:31

Re-hello,
J'ai tout inversé (niveau déclaration accessoires électromagnétiques et profil), au contact d'ouverture : je ferme, fermeture: j'ouvre... etc. Dans ce cas c'est OK, sauf la représentation sur le TCO.
Première conclusion partielle et temporaire: Ou le synoptique du PN se lit en sens inverse (barrières visibles sur le TCO = PN ouvert) OU...Je ne sais pas.
Je suis à l'écoute des expertises sur le sujet.
huno

Message(s) : 10
Inscrit le : 16 Août 2013, 17:27

Re: Passage à niveau avec WDGP

Messagepar JH » 14 Septembre 2013, 10:28

Bonjour,

Retour au passage à niveau............

Après beaucoup de recherches j'ai réussi une simulation d'un passage double. Il semble que l'usage des trajets est la clef du système. La fermeture est automatique dès que l'itinéraire est commuté, l'ouverture doit être programmé via un contact de rétro. Il faut savoir qu'un itinéraire commence au pied d'un signal et se termine au signal suivant. ( un canton ) Un trajet est une suite d'itinéraires. Un itinéraire doit comporter trois contacts de rétro: démarrage, interrogation ( le canton suivant est il libre? ) stop ( si pas libre ). Dans la fenêtre itinéraire, dans conditions complémentaire introduire les commandes des feux et du passage. Pour un passage double voies attribuer une adresse identique pour les deux barrières.
Dans l'onglet " configuration système " cocher utilisation des trajets. Pour les feux de signalisation utiliser le plan de voie Hollandais. Trois feux séparés similaire au feux Français. Utile aussi de configurer dans la barre titre la circulation à gauche.
Dans l'onglet trajets, introduire la suite des itinéraire que le train doit suivre. Simple: un clic droit au départ, un clic a l'arrivée, dans la fenêtre clic sur " copier dans l'éditeur " Ici on peu partir de A et revenir à A.
Pour activer un trajet, sur un portable, faire Ctrl+ clic droit. Activer la simulation ( la paire de lunette ) Lancer la simulation et vérifier les commandes.
Cordialement Jacques
Pièces jointes

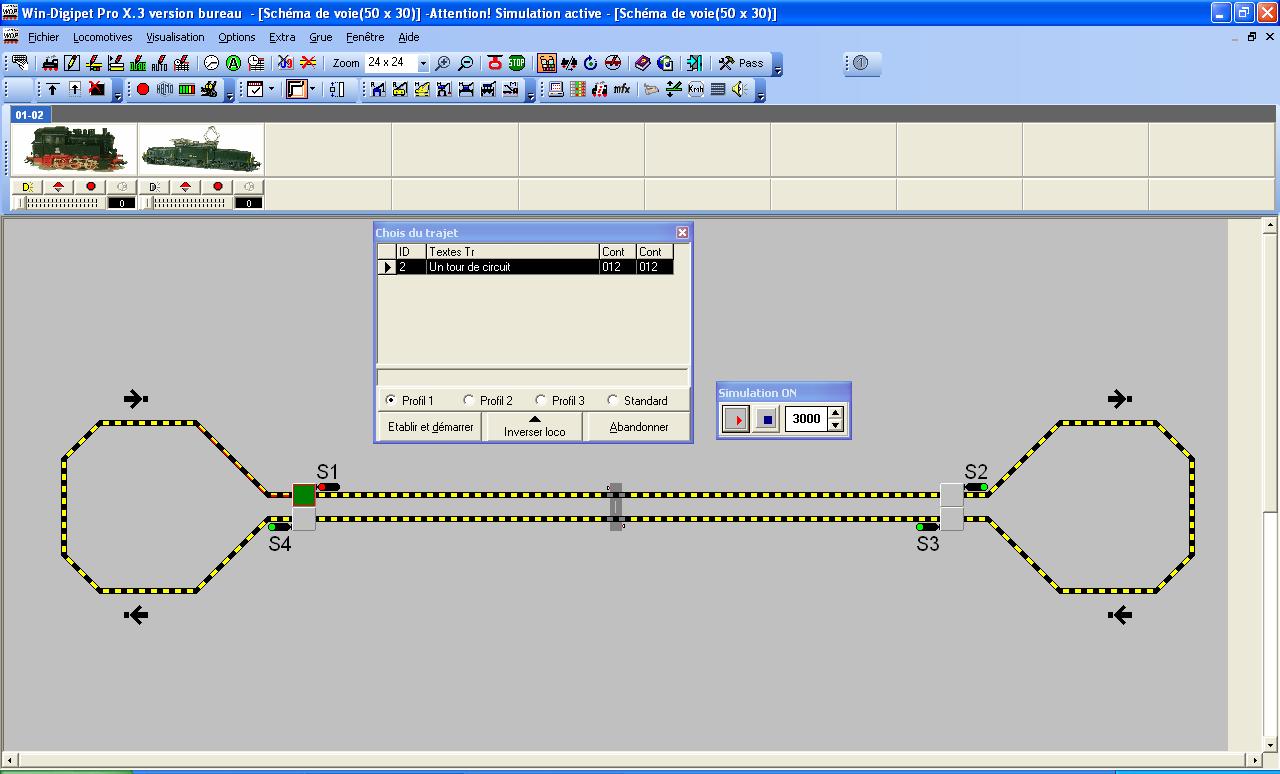

WDP pass 1.JPG
