Paramétrage VH REE
Mis à jour le Saturday 02 May 2020 à 12h29min dans Modélisme - Version 4

Paramétrage VH REE Serie 1 :

Ce superbe modèle peut être amélioré du point de vue digital sur certains aspects.

Voici quelques solutions possibles à effectuer en modifiant tout simplement quelques CV.

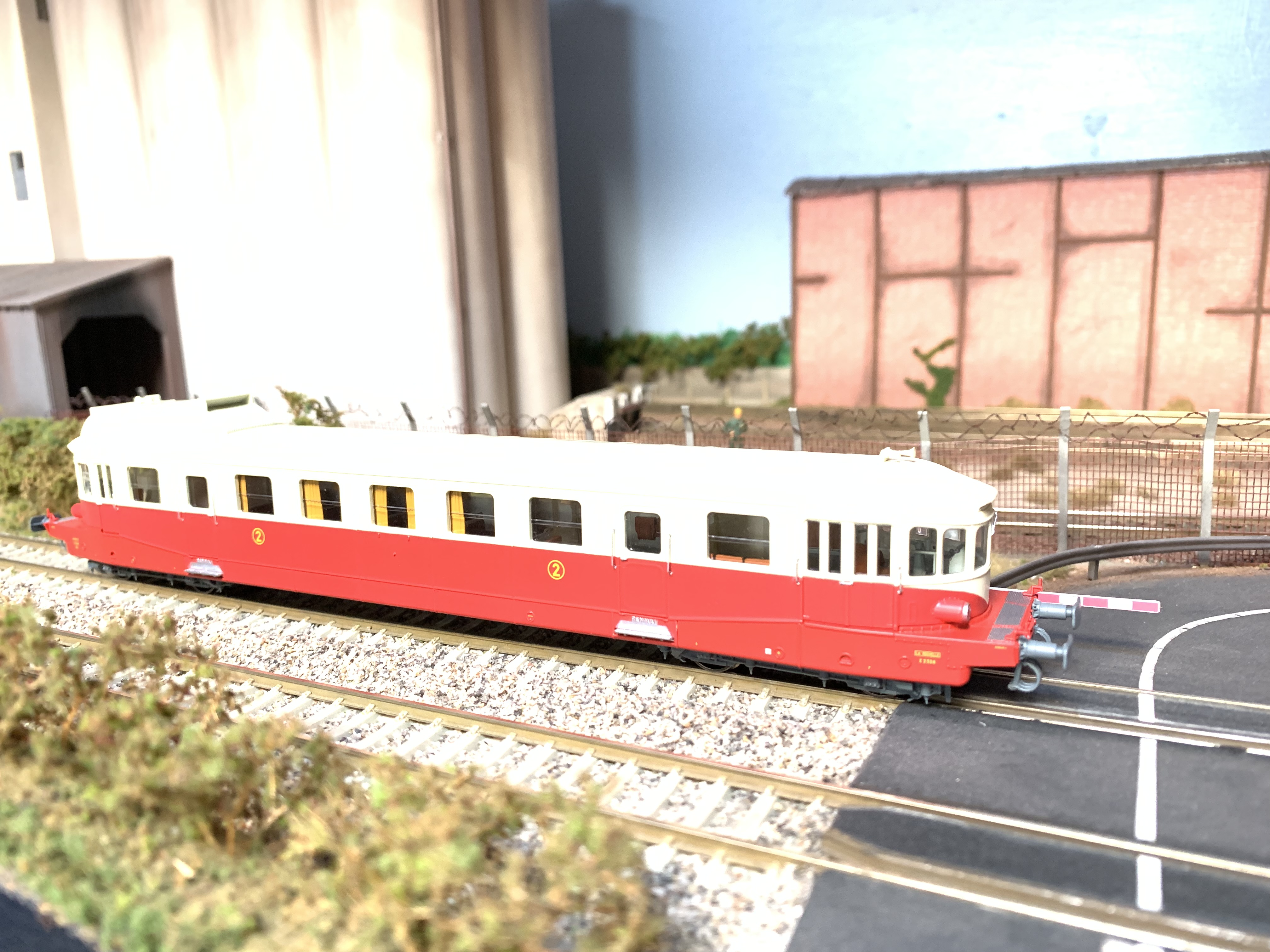

Le VH REE sur PK 149 notre réseau

Pré requis :

ATTENTION : Le présent paramétrage ne concerne que la série 1 du VH produit par REE.

Pour ceux d'entres vous qui disposent d'un modèle sonorisé et du Lokprogramer Esu, la lecture du décodeur (et donc la possibilité de réaliser du mapping) est possible à la seule condition de retirer la réserve de consommation de fabrication REE Modèles (l'équivalent d'un Power Pack Esu) qui se situe dans le prolongement du décodeur Next 18 installé.

Vous accéderez à la fois au décodeur sonore et aussi à cette réserve de consommation en enlèvement délicatement toute la plaque longitudinale (carter) tenue par 6 clips se situant sous le VH.

Lors de la remontée de l'ensemble assurez-vous qu'à la fois la prise Next 18 du décodeur est bien enfoncée. Réalisez la même opération de précaution pour la prise ressemblante à une Next 18, qui correspond à la réserve de consommation.

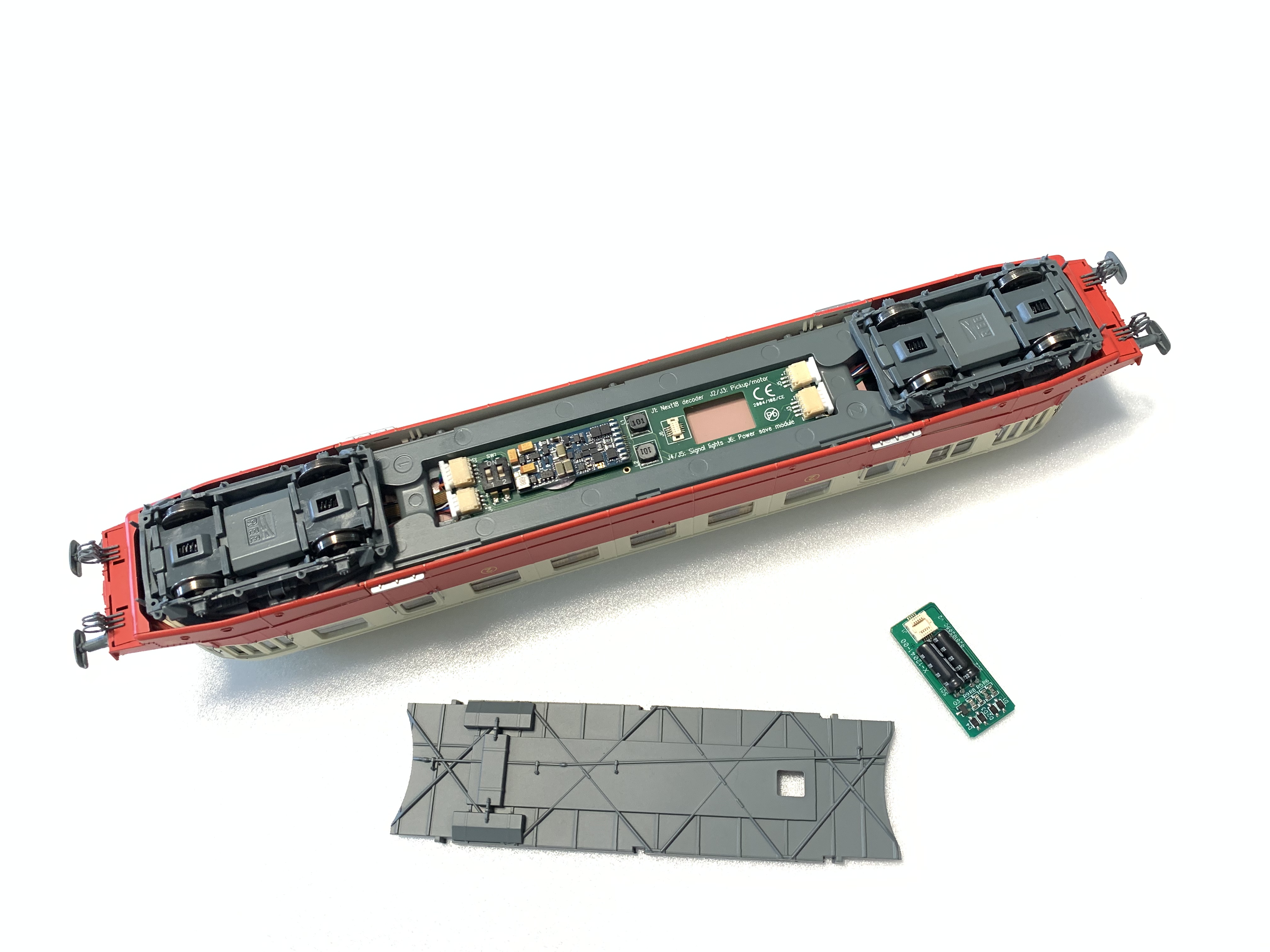

 La réserve de consommation REE ici retirée de son logement

Attention si l'enfoncement n'est pas correct vous verrez le VH se mouvoir lors de la lecture d'une CV mais vous serez dans l'incapacité de le gérer. Il en sera de même pour la réserve de consommation si celle ci n'est pas correctement enfoncée, elle sera tout simplement sans effet.

Ces deux points sont très importants même durant la vie du VH REE.

Petit rappel les micro-switch situés sous la caisse et positionnés en valeur ON sont sans effet sur les

modèles sonores il est donc inutile de les désactiver.

La responsabilité d Espacerails ne saurait être engagée suite aux paramétrages de cet article que vous allez réaliser et qui sont donc effectués sous votre propre responsabilité

Mapping :

Quelques opérations seulement nous sont offertes...

Et oui, notez qu'il ne sera pas possible et avec regret de traiter la luminosité de l'espace voyageur (Eclairage Intérieur) ainsi que l'éclairage des cabines car le traitement de ces deux fonctions sont renvoyées à l'interface Susi.

La programmation de celle ci à partir des CV 900 a été effectuée par la société REE et reste sa propriété sans accès possible pour les modélistes.

Voici malgré tout ce que je vous propose pour le reste avec mes paramétrages suivants :

 Préambule :

Comme d'habitude ceux ci ont été testés par moi même sur le modèles REE Ref MB 113 S, le résultat obtenu est donc validé sur cette référence sonore et il est probable que le paramétrage fonctionne sur la série sonore REE (série1) disposant d'usine de 19 fonctions.

 Effectuez ces réglages en étant concentré sans être dérangé. Vous réalisez donc ces derniers sous votre propre responsabilité qui n'engage donc pas la responsabilité de l'auteur du présent article.

Avant tout changement lisez la valeur de la CV concernée, ainsi il vous est possible à tout moment de revenir en arrière sans problème. Pour vous être agréable je vous ai indiqué les valeurs d'origine usine dans le tableau

Le paramétrage par bloc entier est nécessaire. Ne paramétrer qu'une partie d'un Bloc peut entrainer des disfonctionnements et donc nuire à l'effet voulu !

Bien sur si par exemple vous ne voulez pas paramétrer un des blocs c'est tout à fait possible.

Phares Blancs beaucoup trop puissants : Bloc 1

CV à modifier

Valeur à entrer proposée

Commentaires et Sortie Raccordée

Valeur d origine usine

CV 262

6

Valeurs Entre 1 et 20 possible Front Light 1

20

CV 270

6

Valeurs Entre 1 et 20 possible Rear Light 1

20

 Changement de sens Blancs plus doux moins brusque et suppression de l'effet LED : Bloc 2

CV à modifier

Valeur à entrer proposée

Commentaires et Sortie Raccordée

Valeur d origine usine

CV 259

2

Front Light 1

1

CV 267

2

Front Light 1

1

 Phares Rouges beaucoup trop puissants : Bloc 3

CV à modifier

Valeur à entrer proposée

Commentaires et Sortie Raccordée

Valeur d origine usine

CV 278

1

Valeurs Entre 1 et 20 possible   AUX 1

20

CV 286

1

Valeurs Entre 1 et 20 possible   AUX 2

20

 Changement de sens Rouges plus doux moins brusque et suppression de l'effet LED : Bloc 4

CV à modifier

Valeur à entrer proposée

Commentaires et Sortie Raccordée

Valeur d origine usine

CV 275

2

AUX 1

1

CV 379

2

AUX 2

1

Création d'une fonction F 20 (première fonction disponible) qui active le mode détresse soit 4 blancs clignotants allumés, cette fonction sert aussi à la mise en route de la machine (tests de fonctionnement)

La fonction F20 ne sera active que si F0 F6 F9 F18 F19 sont désactivées, de plus, la fonction ne sera opérationnelle qu'à l'arrêt du VH seulement

L'ensemble des ces actions forment le Bloc 5 :

Au préalable sur cette première partie de bloc vous devez valider les CV suivantes :

CV 31 = 16  et CV 32 = 0

Puis paramétrez ensuite :

CV à modifier

Valeur à entrer proposée

Commentaires et Sortie Raccordée

Valeur d origine usine

CV 355

12

Front light 2

12

CV 358

2



31

CV 363

12

Rear Light 2

12

CV 366

2



31

Pour la deuxième partie du Bloc 5 à traiter

Au préalable vous devez valider les CV suivantes :

CV 31 = 16  et CV 32 = 3

Puis paramétrez ensuite :



CV à modifier

Valeur à entrer proposée

Commentaires et Sortie Raccordée

Valeur d origine usine

CV 481

34



0

CV 483

130



0

CV 486

26



0

CV 491

48



0

CV 492

64

L'effet dimmer (diminution de la luminosité ne peut être obtenu qu'avec le Lokprogramer sur la page mapping colonne 3

0

Pour terminer notez qu'il n'est pas impossible que votre VH REE soit livré sous conduite en adresse longue. Si toutefois vous souhaitez supprimer celle-ci pour repasser à une conduite du VH en adresse courte lisez la CV 29 et vous y verrez probablement la valeur 46. Il vous suffira alors de rentrer dans cette même CV la valeur 14 et votre VH sera alors gérable en adresse courte par exemple CV 1 = 10

Si vous souhaitez obtenir le fichier de mapping de ces paramétrages (poiur Lokprogrammer) vous pouvez l'obtenir en postant un message sur le forum du site.

Des reception je vous le transmettrai.

Bon amusement avec votre VH Paramétré...
