Décodeur sonorisé pour BB 9291 ROCO

[patrick.bonnardel]

Est-il possible d'installer un décodeur sonorisé sans trop de difficultés sur la BB9291 ?

Savez-vous si un emplacement est prévu ou s'il faut modifier le modèle ?

Merci pour vos réponses

[mic]

Bonjour,

Opération faite sur BB 9287 ANCIENNE SANS PRISE NEM .

J'ai modifié le modele pour "caser " le HP et le décodeur (pour cette 9291 l'emplacement du décodeur est peut etre prévu, mais pour le HP ? (je ne connais les entrailles de cette dernière production).

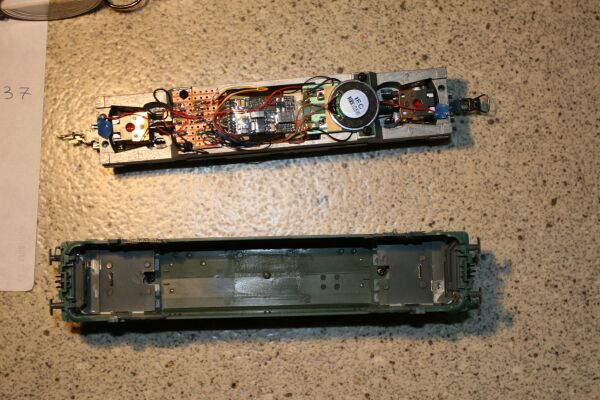

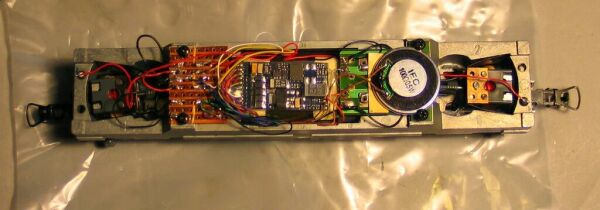

Pour ce montage j'ai supprimé la platine d'origine, le connecteur NEM du décodeur et fait les connexions via un veroboard (voir photo ci joint) d'un coté, et pour l'autre coté conservé un bout de la platine d'origine pour garder le principe de raccordement du moteur et au centre collé avec du double face épais de env 1mm le décodeur sur le moteur.

Coté HP, j'ai monté celui ci comme le montre la photo en ayant fait une découpe dans la platine afin que le son passe vers le bas. le HP est maintenu par les vis de fixation de la platine et par du double face et j'ai fait attention lors du montage du HP de laisser suffisamment de dégagement pour le passage de la cabine concernée.



Cordialement



PS : D'autre personne l'on fait en supprimant le platine electronique voir le lien http://www.lrpresse.fr/trains/viewtopic ... 0#p1005367

[mic]

La photos ne passe pas !!!!

il me faut voir comment je doit faire !!

[mic]

Nv essai


[patrick.bonnardel]

Merci pour les précisions

je suis allé à ORLEANS her les cabines avant et arrière de ier et j'ai discuté avec le patron de CDF qui me dit qu'il faut démonter les cabines avant et arrière de la loco pour mettre le décodeur d'un côté et le hp de l'autre...

cela me gêne de faire cela car cela reste très visible de l'extérieur

je vais plutot mettre un décodeur simple

si quelqu'un a d'autres idées je suis preneur:?:

[mic]

Bonjour,

j'ai garder les cabines dans leur état d'origine et les modifs ne se voient pas

La seule chose a faire c'est de supprimer les languettes d'alim des ampoules et de la remplacer

par une liaison filaire car j'ai garder les cabines dans leur état d'origine.

Mais c'est vrai que mettre un décodeur simple c'est plus facile

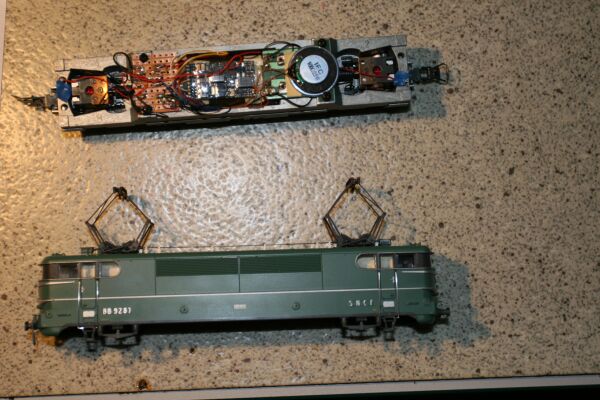

voir photos ci apres



Cordialement
