Decodeur ESU Switchpilot et moteurs d'aiguillages Conrad.

[labisse]

Bonsoir à tous.

Qui d'entre vous a la solution pour le branchement des moteurs d'aig. Conrad et les Switchpilot ESU

J'en ai quelques uns et j'aimerais les utiliser sans passer par un relais bistable car cette solution complique le cablage. Je n'ai rien trouvé pour un branchement simple.

Merci si vous avez une solution.

Bonsoir à tous

[alain.trinquet]

Le câblage des moteurs Conrad est similaire à celui des Tortoise.

Tu trouveras des éléments de réponse sur ce fil du forum Loco Revue :

[url]http://www.lrpresse.fr/trains/viewtopic.php?f=3&t=42828[/url]

[labisse]

Bonsoir Trinquet.

Merci pour ta réponse j'ai essayé mais ça ne fonctionne pas comme les tortoises. La Tortoise c'est un moteur

à courant continu et pas les Conrad. Ca n'est pas la solution.

Bon dimanche.

[labcane77]

Bonjour

mes moteurs conrad fonctionnent avec des SA-DEC de chez LDT la différence avec S-DEC il y a 4 relais

chez essu il y a 51801 SwitchPilot Extension, 4 double relais (DPDT),

je fais peut être erreur

[alain.trinquet]

Gérard (NEYRAT), le moteur Conrad est bien un moteur à courant continu, comme le Tortoise. La différence réside dans le fait que le Tortoise n'a que 2 fils d'alimentation contre 3 fils pour le Conrad ; le Conrad a déjà 2 diodes câblées sur 2 des fils pour permettre son alimentation directement à partir d'une tension alternative, ce que le Tortoise ne permet pas directement.



Sur le réseau de mon club, j'ai installé plusieurs moteurs Conrad commandés par des décodeurs d'accessoires similaires aux SwitchPilot. Il suffit d'intercaler le petit montage en question entre le décodeur et le moteur : je peux te confirmer que ça fonctionne parfaitement !



Voir ce lien :

[url]http://sites.google.com/site/progettidcc/Home/motori-lenti[/url]

ou celui-ci :

[url]http://usuaris.tinet.cat/fmco/download/MOT-VREG_manual.pdf[/url] (montage MOT)

pour le schéma, le typon et les composants à utiliser.



Ce montage est en fait la même chose que le module LA010 fabriqué par Lenz :

[url]http://www.lenzusa.com/1newsite1/Manuals/LA010.pdf[/url]

L'illustration 4, page 10 de la documentation du décodeur LS110 de Lenz

[url]http://www.lenzusa.com/1newsite1/Manuals/ls100110.pdf[/url]

montre d'ailleurs l'utilisation de ce petit module pour le pilotage de moteur à courant continu à partir d'un décodeur d'accessoires. Mais je ne sais pas si Lenz commercialise encore ce petit module LA010.



Mais si tu ne veux pas te lancer dans l'utilisation de ce petit montage, tu peux aussi utiliser le décodeur d'accessoires LS150 de Lenz (voir figure 1 page 7 de la documentation) :

[url]http://www.lenzusa.com/1newsite1/Manuals/LS150.pdf[/url]

[GRANGER Robert]

Bonjour



J'ai déjà vu ce petit montage avec "Capitole", mais personne ne dit ou le trouver



il n'y a que la solution de le fabriquer ?



Bonne journée

[gabuchon]

Bonjour robert,vous pouvez trouver le LA010(merci alain) a cette adresse;http://www.kato-unitrack.co.uk,en monnaie anglaise (vive l'Europe)11£,34,un peu plus de 13 euros,salutations.

[alain.trinquet]

A ce prix là, ça vaut le coup de les faire soit même !

J'en ai fait 1 à partir de plaque CI d'essai, je vais essayer de te faire une photo.

[alain.trinquet]

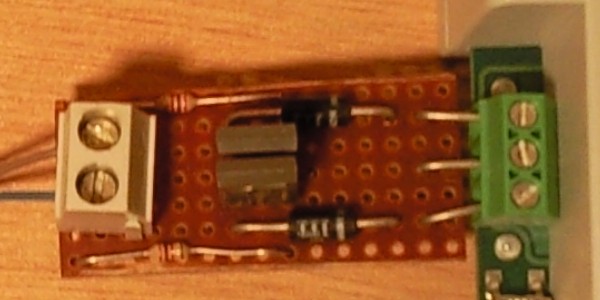

Voilà ce que ça peut donner à partir d'une plaque CI d'essai :


Les composants n'étant pas "critiques", on peut facilement utiliser des composants de récupération.

Le bornier à vis à gauche peut être remplacé par des dominos. Il ne doit pas y en avoir pour plus de 1€ maximum par module !

[labisse]

Bonsoir à tous.

Le petit module fonctionne parfaitement pour les Tortoises. J'en ai une quinzaine sur mon réseau.

Mais avec Esu Switchpilot et ce petit module je n'arrive pas à faire fonctionner mes Conrad. Je dois faire une co......

Enfin merci pour votre aide et à +
