Digitaliser une 68000 roco

[varam]

Bonjour,



je voudrais digitaliser une 68000 avec un décodeur lenz gold.

Etant novice dans la matière et surtout c'est ma première. je voudrais savoir si quelqu'un possède des photos de l'opération car les explications écrites c'est bien mais pour ma part en photo c'est beaucoup mieux.

Donc si une âme charitable peut m'indiquer soit un site ou possède des photos de la pose.

Je serai preneur.



Cordialement

[Murphy]

La A1A68000 est pourvu d'une prise NEM652. Donc elle ne présente aucune difficulté à être digitalisée. C'est ce qu'on appelle du Plug and Play.



1/ Oter la caisse de la loco

2/ Retirer le cavalier sur la prise NEM652

3/ Brancher le décodeur sur la prise, fil orange vers repère *

4/ Fixer le décodeur par un adhésif double face

5/ Tester la loco sur l'adresse #3 sur une voie de programmation et changer son adresse.

6/ Remettre la caisse en place



La loco est bonne pour un service Fret.



En plus on peut mettre n'importe quel modèle de décodeur y compris un EZ-Bachmann à 15€.

[varam]

Et bien non normalement il y a pas de fiche nem 652 si je ne dis pas de betise la fiche nem 652 à 8 trous non?

[Murphy]

Depuis leur lancement les A1A68000 sont à prise NEM. Est-ce que sur la boite il y a le petit logo "Prise NEM652" ? Je le sait car j'ai acheté la toute première que j'ai modifié avec un Loksound.

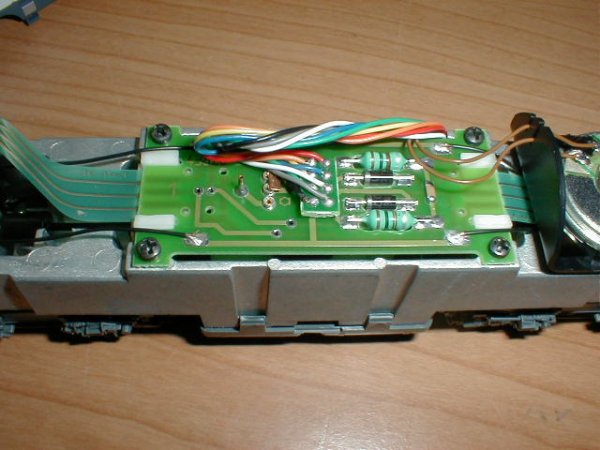

Sinon j'aimerai bien voir une photo de la platine. Voici une de mes A1A68000.

[Murphy]

Voici la photo refusée dans un premier temps...


[Murphy]

[quote][i]OURY Alexandre à écrit :[/i]
Et bien non normalement il y a pas de fiche nem 652 si je ne dis pas de betise la fiche nem 652 à 8 trous non?[/quote]



Est-ce que c'est vraiment une A1A68000 et pas une BB67000 ?

[varam]

Oui je viens de regarder de plus près. Effectivement je vois le cavalier.

Mais que veux tu dire par " 3/ Brancher le décodeur sur la prise, fil orange vers repère *"

Dsl du côté question à 2 sous mais une fois que j'aurais fait les 68000 je m'ataque à une 63998 modèle annèe 1980. Là je sais pas ou je vais?

[varam]

Merci pour la photo oui oui c'est une roco 68000 .

Avec une photo c'est beaucoup mieux.

mais j'ai également une bb 67409 de jouef avant que les anglais rachète la marque. Et là il y a 2 moteurs. Je pense que je vais la vendre car la digitaliser comment dire.

Je sens que le digital va me plaire

[Murphy]

[quote][i]OURY Alexandre à écrit :[/i] Oui je viens de regarder de plus près. Effectivement je vois le cavalier.Mais que veux tu dire par ' 3/ Brancher le décodeur sur la prise, fil orange vers repère *'Dsl du côté question à 2 sous mais une fois que j'aurais fait les 68000 je m'ataque à une 63998 modèle annèe 1980. Là je sais pas ou je vais? [/quote]



Sur la prise il y a un fil orange et sur le circuit de la loco près de la prise il y a un repère avec * . Le fil orange doit être branché de façon à correspondre vers l'*. de toute façon si on branche à l'envers la loco fonctione mais pas les feux.

Sinon le plus simple est de brancher comme sur la photo.



Quand à la BB63998 c'st faisable mais c'est une autre façon de brancher car il faut souder directement les fils. J'en ai une à faire prochainement. Je tacherai de faire une page du montage sur mon site.



Pour la BB67409 a deux moteurs on peut très bien aussi utiliser un décodeur pour les deux moteurs. C'est très simple à faire.
