Bonjour à vous,



Je suis nouveau sur ce site, et j'ai biensur tout plein de questions.



Je me lance dans la digital après avoir participé à la dernière expo de mon club, et vu notre réseau pour la première fois monté en entier et utilisé tout un week end, c'est un réseau analogique, géré par informatique via JAO.



Bref, cela ma frustré, cet automatisme, on passe le week end à regarder les trains comme nos amies bovines.



Donc j'ai décidé de me lancer moi-même dans le digital pour pouvoir contrôler simplement des trains sur les voies en manuel.



Je viens de faire l'acquisition en occasion d'un lockmaus 2 avec amplificateur et transfo, et donc maintenant, me voilà dans l'obligation d'équiper une partie de mon matériel.



Après cette longue introduction, voici ce que je cherche à faire :



Comment brancher un décodeur locksound dans une 26000 Jouef et Rivarossi ?

Salut Matthieu, bienvenu sur notre site. Tu as fait un bon choix car le digital c'est top . As-tu regardé notre dossier digital rédigé par Eric ? Dossier Digital . Pour le cablage si tu pouvais nous envoyer le schéma de ta loco cela nous faciliterait la tache. Si possible aussi la doc du locksound.



Si t'as des questions à poser au rédacteur en chef repasse la semaine prochaine car il est en vacances



Antoine

Voilà les images de la machine.

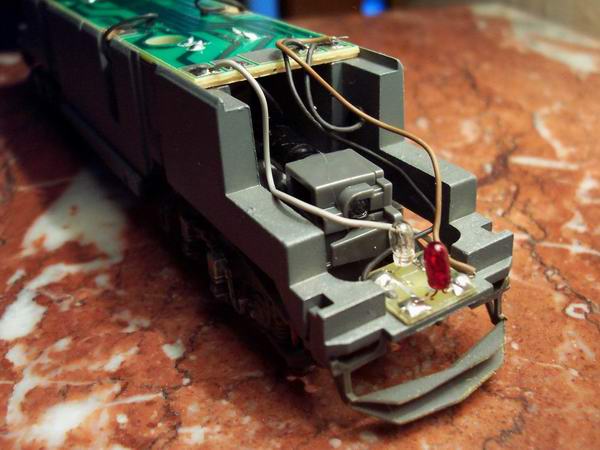

La première est un scan du circuit imprimé, la seconde est une photo du système d'éclairage, il est simétrique avec l'autre.



Pour le Locksound, je ne l'ai pas encore (commandé aujourd'hui), mais il a un branchement NEM

Voilà les images :p

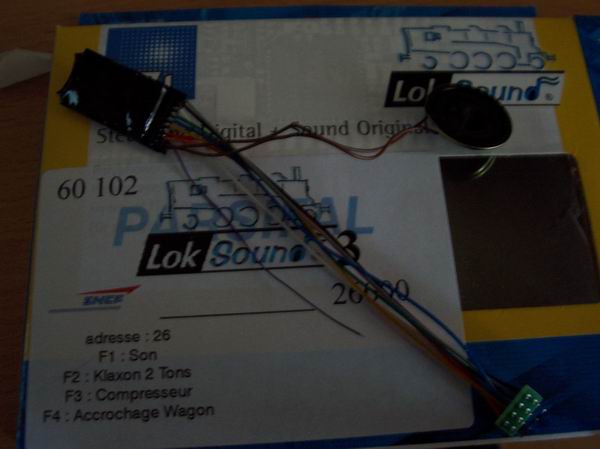

Voici l'image du locksound que je viens de recevoir.



Bonne nouvelle, y a la place pour l'y mettre en enlevant l'aménagement intérieur d'une extrémité.

Salut Matthieu, pas de problème je vais te faire le schéma de cablage par contre peux-tu me scanner la notice du loksound. Juste la partie avec la description des fils, rouge, orange ....



J'attends ton schéma



Antoine

Sur le mode d'emploi, c'est écrit en Allemand :p



Sinon, sur leur site, j'ai trouvé en anglais le même schéma (qui en fait explique quels fils vont sur quel pin de la prise NEM mâle, mais comme y a pas de prise NEM :p).



Voilà ce que j'ai trouvé, et la traduction que j'en ai faite :



Pin - Description EN/FR - Colour Code

1 - motor terminal right - connecteur droit du moteur - orange

2 - Back up light - lumière arrière - yellow

3 - function F1 - Fonction F1 - green

4 - Current pick-up 1 - Prise de courant 1 - black

5 - motor terminal left - connecteur moteur gauche - gray

6 - headlight - lumière avant - white

7 - common (+pole) - Commun (+pole) - blue

8 - current pick up 2 - Prise de courant 2 - red



Bon, envoyant ça, je me dit que le circuit imprimé, il ne sert plus à rien ? encore que dessus, j'ai des diodes menant aux ampoules et au moteur, mais en théorie, elles ne servent plus à rien ?



Les lumière " avant et arrière " en fait, faut brancher un côté sur l'un et l'autre côté sur l'autre ? ou les blanches sur l'un les rouges sur l'autre ?



D'ailleurs, sur les petits circuits des ampoules j'ai trois fils qui y menent.



Et le common, je suppose que c'est la masse, donc vraissemblablement le " - " des ampoules.



L'adresse du mode d'emploi en anglais, c'est sur la page 5 : http://www.loksound.de/download/anleitungen/524xx_US_User_manual_LokSound_V3_1_ebook.pdf

Merci Matthieu, je te fais le schéma ce soir. Tu peux déjà commencer par tout déssouder (composants seulement) et repère bien l'emplacement des fils car je ne veux pas les déplacer. Peux-tu aussi m'envoyer une photo vue de derrière de ton circuit imprimé car il me semble qu'il y a des pistes ?



Enfin bon sa ne devrait pas me poser de problème...

Non, en dessous, y a rien, à part une diode soudée à chaque extrémité, et deux fils de contact juste à côté des diodes côté intérieur.

Ok bah dessoude tout je t'envoi le schéma ce soir
