Bonjour, je viens de tester mon ensemble ROCO multimaus, j'ai branché le tout sur le réseau mais sans locomotives, je n'ai que 8.5 V entre les rails!



J'ai donc testé le transfo seul et j'ai bien 16 V entre phase, d'ou vient le problème?



Merci

Tout depend du voltmetre utilisé.



Ce n'est pas un courant sinusoide et pas non plus à 50hz



Un voltmetre numerique reglé sur Alternatif me donne 26V (roco multimaus)



Si tu veux vraiment savoir, prend un ocsilo.

Bonjour, j'ai bien utilisé un voltmètre numérique réglé sur alternatif, et combien doit on avoir entre rails?



J'ai monté des éclairages dans des wagons avec des leds, quelle est donc la valeur à prendre pour protéger les leds avec des résistances?

Bonjour, avec ma centrale roco, j'ai 17,1 V entre les rails au plus près, c'est quasiment constant partout, 16,4V au plus loin.

A+

Bonjour, alors moi pourquoi ais-je si peu n'ayant aucune consommation de courant, est-ce que cela vient du booster?



A +

Attention : il ne faut pas forcément se fier aux indications d'un multimètre, même en position alternatif, pour mesurer la tension digitale. La valeur dépend beaucoup de la "qualité" du multimètre et de la méthode qu'il utilise pour mesurer cette tension. De plus, la position "alternatif" d'un multimètre n'est sensée être exacte que pour une tension de forme sinusoïdale, ce qui n'est pas le cas de la tension digitale sur un réseau.

Pour faire une mesure plus sûre, tu peux utiliser ce montage :

[url]http://f1.grp.yahoofs.com/v1/UJ3lSu_O2tsXPl1FNwKkFDOxk6WdYIKyWLKddr4EYMeOAysalo6MwAX9FuAawimnXsvW7oTvArJxwce_mQVfSi3xXBWLHtPzlL6jHA/techno_DCC/Mesure%20de%20tension%20en%20DCC.pdf[/url]

Bonjour Alain, merci pour ta réponse mais quand je clique sur ton lien une page blanche s'affiche avec



"Document Not Found

The document you requested could not be found."



Problème?



A +

Bonsoir,

c'est parce qu'il faut être identifié pour accéder au fichier.

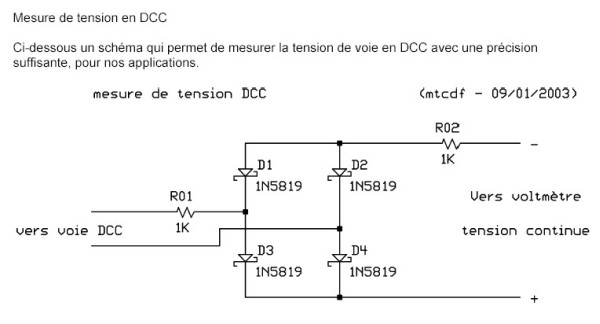

En voilà une copie :



On doit pouvoir faire encore plus simple (résistance, diode, condensateur, avec mesure de la tension continue aux bornes du condensateur) avec une précision correcte.

Bonsoir et merci Alain, en fait il faut juste redresser le courant! les valeurs des diodes ont une grande importance car je n'ai pas celles-ci?



Je vais essayer ce montage demain et te tiendrais au courant.



C'est surtout pour vérifier la tension de sortie et pour installer des éclairages avec leds dans mes wagons et voitures.



A +

Les diodes proposées dans le montage sont des diodes Schottky ayant une faible tension de seuil. Mais si tu souhaites juste avoir une idée de la tension digitale sur ta voie, tu peux les remplacer par des diodes "classiques" (signal ou redressement) : la mesure sera simplement un petit peu moins précise. Ajoute environ 1 Volt à la valeur mesurée pour avoir une valeur proche de la tension réelle.
