[image1][image1]Bonjour

j'ai réalisé se montage pour équiper une cc7106 avec des leds bicolores 2 pattes bl/ R

mais ca ne fonctionne pas si les 4 leds sont branchées

par contre si j'en laisse 2 à l' avant ou les 2 à l' arriére ca passe bien du blanc au rouge

si quelqu'un peu m'aider

merci d'avance

Voici le schéma

Je pense avoir trouvé pourquoi ça ne fonctionne pas.

Si tu as les 4 leds, il ne doit y avoir que les rouges qui s'allument mais pas les blancs, est ce bien cela ?

Laisse moi le temps de faire un schéma et je te propose une solution d'ici ce soir.

En effet les 4 r s'allument et pas les B

Le dysfonctionnement est dû au fait que les leds blanches ont une tension de fonctionnement plus importante que celle des leds rouges : environ 1.8V pour les rouges contre environ 3.5V pour les blanches.

Dans le schéma que tu as utilisé, l'allumage des leds rouges empêchent les leds blanches de s'allumer car la tension est alors insuffisante pour les leds blanches.

Quand on utilise des leds bicolores rouge/jaune, la différence de tension de fonctionnement est plus faible et ça arrive à fonctionner.



Pour que ça fonctionne, je te propose 2 solutions :

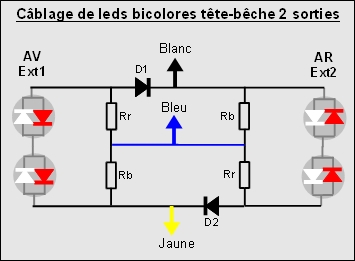

-soit tu gardes le pilotage par 2 sorties (fils blanc et jaune) mais il faut insérer 2 diodes :

L'emplacement des diodes D1 et D2 est important. Les diodes sont de type 1N4148 ou 1N4001 ou la première qui te tombe sous la main !

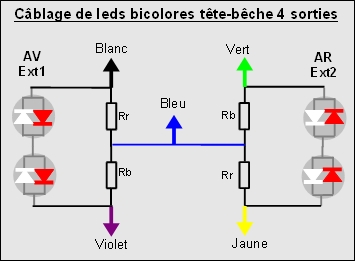

-soit tu passes à un pilotage par 4 sorties (fils blanc, jaune, vert et violet) ce qui permet en plus l'allumage indépendant de chaque feu :



Note concernant mes 2 schémas :

-les résistances Rb et Rr permettent de déterminer respectivement les courants dans les leds blanches et rouges.

-les paires de leds bicolores de chaque extrémité sont branchées en série mais tu peux aussi les brancher en parallèle comme sur ton schéma.



Voilà, à toi de jouer !

Merci pour ton schéma je vais essayer ca et je te tiens au courant

bon dimanche

Bonjour,le montage 2 m interesse, est il possible de connaitre la valeur des resistances Rb Rr,car je voudrais faire un essai, merci

c est juste pour etre averti par email de la reponse

Les valeurs des résistances Rb et Rr dépendent de la tension d'alimentation du décodeur (environ 16 Volts) mais aussi des leds elles-mêmes. Les valeurs typiques sont de quelques milliers d'Ohms à ajuster en fonction de la luminosité désirée.

Bonjour Alain,
Je remonte ce vieux fil pour avoir un complément d'information. Je souhaite digitaliser une vieille 230 F Liliput. L’éclairage avant est réalisé avec une ampoule grain de blé 16 volts. Je ne désire pas le changer car trop complexe. Par contre l'éclairage dans le tender serait celui figurant dans le dernier schéma pour la partie arrière. Est-ce que ce serait réalisable ? Quel seraient les fils à connecter sur la masse et positif de la lampe ?
est-ce qu'il sera possible d'avoir les éclairages suivants :
Feux blancs sur tender quand marche tender en avant
Feux rouges tender et blancs avant marche loco haut le pied
Feux éteints sur tender quand wagons et/ou voitures attachées.
Merci par avance de ton aide
