Bonjour à tous,



Quelle section de fils électriques doit on prendre pour :



a) l'alimentation des voies ?

b) Les commandes d'aiguillage ?

c) Les différents alimentations éclairages ?



Par avance merci de vos réponses.



Cordialement



Patrick

Bonjour,



C'est lié à l'ampérage que tu vas faire passer dans le fil.



Exemple :

- centrale => vers modules de rétro : 1.5 mm2

- modules de rétro => vers voie : 0.6 mm2



- centrale vers décodeur aiguille : 0.6 mm2

- alim décodeur aiguille : 1.5 mm2

- décodeur aiguille vers moteur : 0.6 ou 1.5 mm2 (dépend des moteurs)



pour l'éclairage ça dépend ? ampoule classique ? led ?



Nicolas

Bonjour Nicolas,



Merci de ces réponses, je prends bonne note pour mes différents branchements.



Est ce que cela serait judicieux de tout câbler en 1.5 mm² ?



Slt.



Patrick

Bonsoir Nicolas et Patrick,



Une petite question Patrick: c'est pour du DC ou DCC ?



Cordialement David.

Bonjour David,



Si je ne me trompe pas, car je débute, c'est du DCC !



Slt



Patrick

Formule de la résistance ( R en Ohm ) d'un conducteur en fonction de: Longueur - Section - Résistivité du [b][i]maillechort[/i][/b]



R= (rho . L) / S



R = Résistance en Ohm

L = Longueur en Mètre

S = Section en mm2

Rho = Prononcé Rhô, coefficient de résistivité ( Ohm mm2 / Mètre )

Maillechort = 300 x 10-9 Ohm mètre



[u]Ensuite loi d'ohm de base:[/u]



U = R . I I = U / R R = U / I



U en Volt

R en Résistance en Ohm

I en Ampère



[u]Ensuite la puissance:[/u]



P = U . I ou par transformation P = R . I2



P en Watt

U en Volt

I en Ampère

R en Résistance en Ohm



[u]Ensuite l'effet joule:[/u] Perte en chaleur dans un conducteur



W = R . I2 . t



W = Energie dissipé en joule

R = Résistance en ohm

I = Ampère

t = temps en seconde



Note: plus le conducteur a une section importante, et plus sa résistance sera faible, donc plus le courant y circulant sera important, par conséquent moins d'échauffement ( effet joule ) sur une longueur X.

Lors d'une distance importante entre le générateur et le récepteur ( Ampli Booster et Décodeur Loc ) les liaisons électriques ainsi que les points de jonctions entraînent des pertes non négligeables





C'est à partir de cela que je calcul mes sections de fils de mes modules de réseau, avec une marge de sécurité.

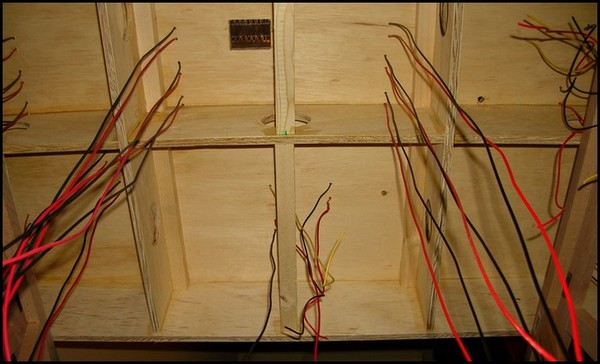

Voici ci-dessus quelques photos des câblages effectués sur un module en cour:



Alim Bus Master: 4 x 2.5 mm2 Multi brins

Section des conducteurs : rails – aiguilles – Rétros - Occupations: 0.75 mm2 multi brins

Pour les commandes des aiguilles et autres systèmes mobiles, j’utilise des servos Rc



Cordialement DK.

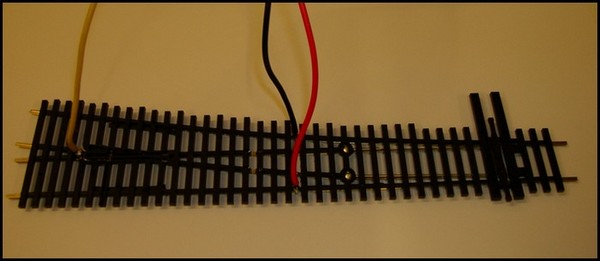

Les deux premières

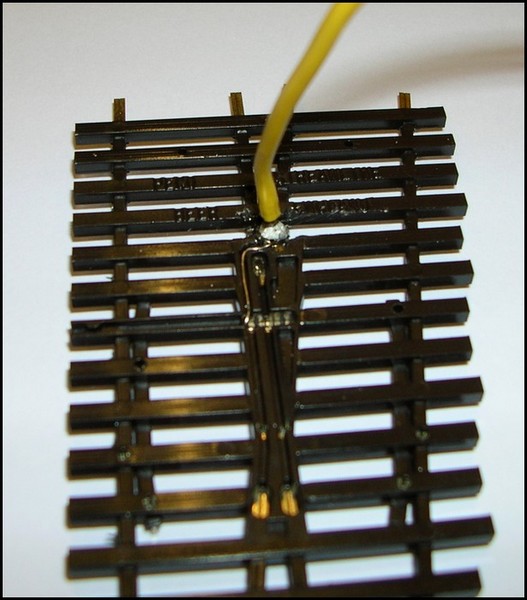

Les deux autres

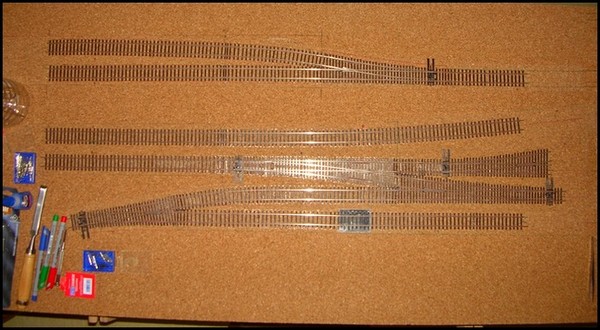

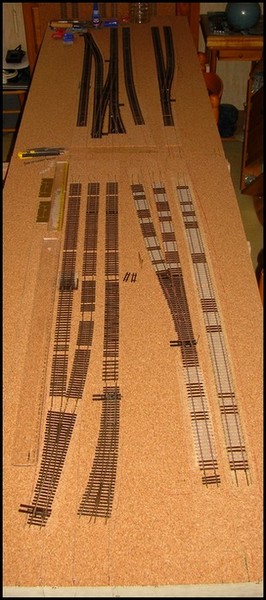

Et voici deux modules en cour de réalisation.
