Bonjour a vous tous,

J'ai besoin de vos experiences, voila, je souhaite utiliser le votage de ma central roco, qui délivre 23V afin de relier relai de chez viessman, qui sont compatible sous 16v alternatif.
Ma question est, comment puis je dessendre le voltage par diferents composants ectronique ?
Merci a vous.
Cordialement

Quelle tension souhaites tu utiliser ? Celle à l'entrée de la centrale (sortie du transfo) ou celle à la sortie de la centrale (alimentation du réseau) ? Celle de la sortie du transfo doit normalement être proche de 16Volts ...

Bonjour Alain

J'ai trouver la solution, en faite en gros il faut utiliser les 2 bornes du transfo "alternatif, puis connecté 1 des 2 bornne de la central roco, je vais vous envoyer schama vraiment fait tres rapidement, L =led, TRASFO =transfo, ect,ect

Voici schema
Salutation

Je ne suis un petit peux trop vite, en sa marche avec schema prescedent, mes ne correcpond pas a mais attente, donc reprenons!

Pourquoi avec la central roco = 23V le relai ne fonctionne pas bien?
Avec transfo classique 16V alernatif, pas de soucis?

Bonsoir,

peut on avoir la référence du relais que tu utilises?

Le transfo de la centrale est du 16 v alternatif, tu peux donc t'en servir pour alimenter ce relais...

TF

viessman 5552.
mais est ce que parcque la central delivre aussi des info par le billet dés 23V?, que sa ne passe pas avec le relai????

Bonjour,

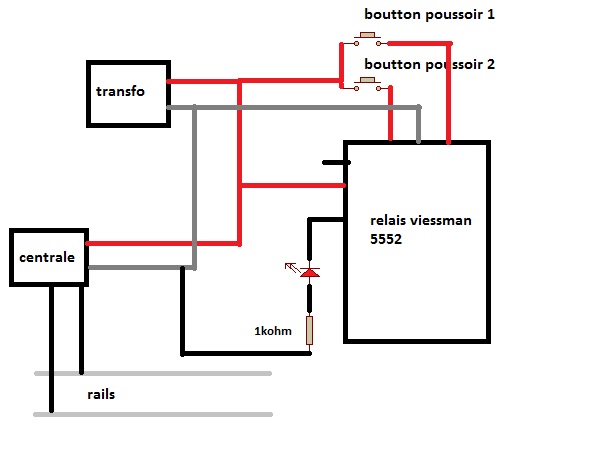

j'ai fais un petit schéma pour le cablage :


TF

Merci pour ton schema, le probleme et que le relai marche normalement avec un transfo 16V alternatif, et pas avec central roco ??

les bobines du relai, émette un bruit stridant et continu, "rien ne se passe", pas d'ouverture ou fermeture du courant, avec central roco.
avec transfo 16V alternatif, le relai a un petit claquement , ouverture ou fermeture suivant borne connecté.
alors pourquoi sa marche pas avec central roco???

jc a écrit:... alors pourquoi sa marche pas avec central roco???

Parce que la tension à la sortie de la centrale est différente (fréquence beaucoup plus élevée) et ne convient pas pour alimenter le relais.

Mais pourquoi t'obstines tu à vouloir alimenter le relais par la centrale alors que tu dis toi même que ça fonctionne parfaitement avec le transfo ?
