Digitalisation d'une vieille 231 C 60 jouef.

[nicolas.en ho 2 rails]

Salut.



Ca y ait, j’ai passer le cap.

Hier par une belle journée (pluvieuse) de juillet j’ai modifier ma 231 C.



Voici en quelques photos le montage des feux a l’arrière du tender.

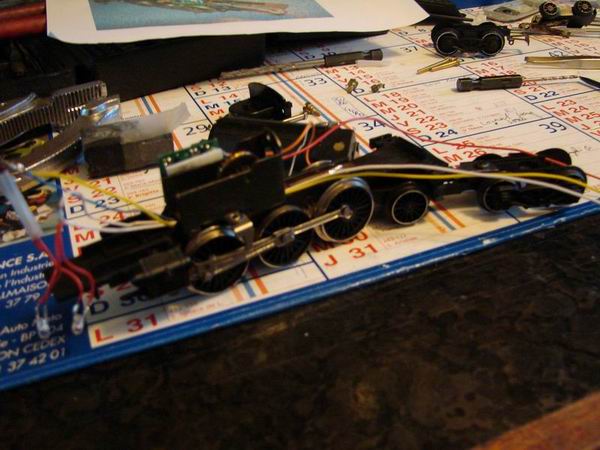

Démontage du tender



[nicolas.en ho 2 rails]

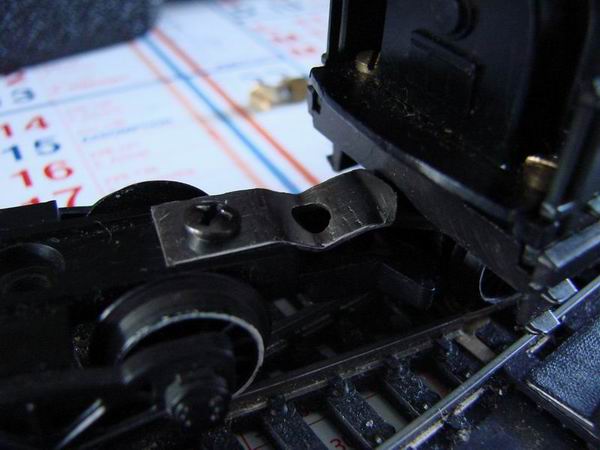

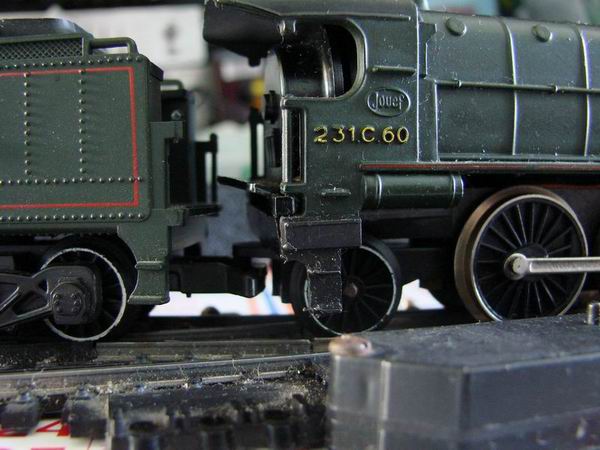

Fabrication d’une patte empêchant les découplages du tender.



[nicolas.en ho 2 rails]

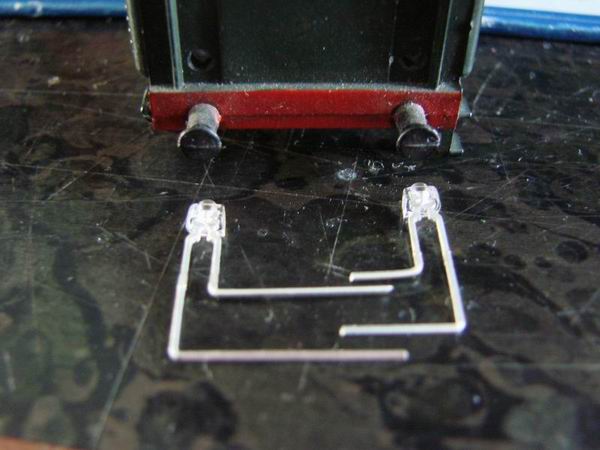

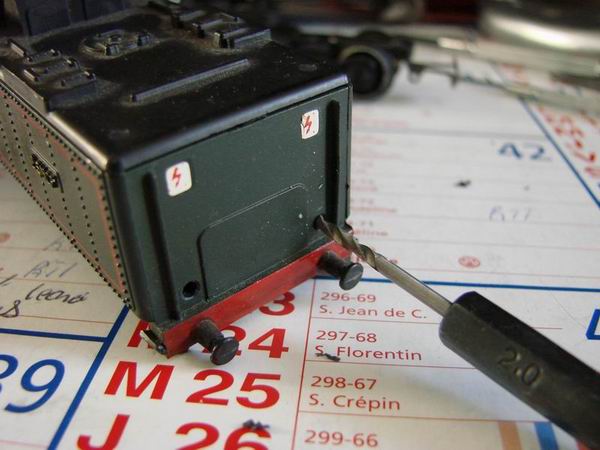

Perçage du Tender :

Pas trop bas car le plancher est assez haut. (Diamètre 2 mm)

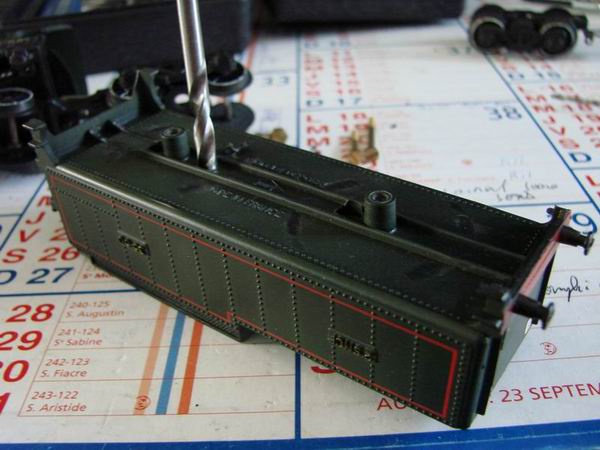

Perçage du passage des fils (diamètre 4 mm)


[nicolas.en ho 2 rails]

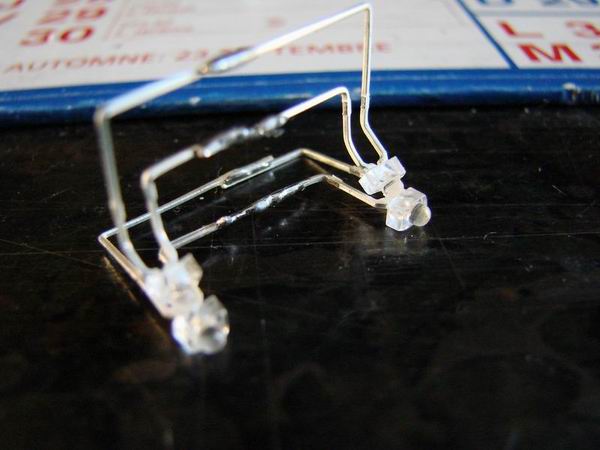

Assemblage des 4 led ensembles. (Diamètre de la partie ronde 1,6 mm)

Les led rouge éclaire a travers les led blanche.



[nicolas.en ho 2 rails]

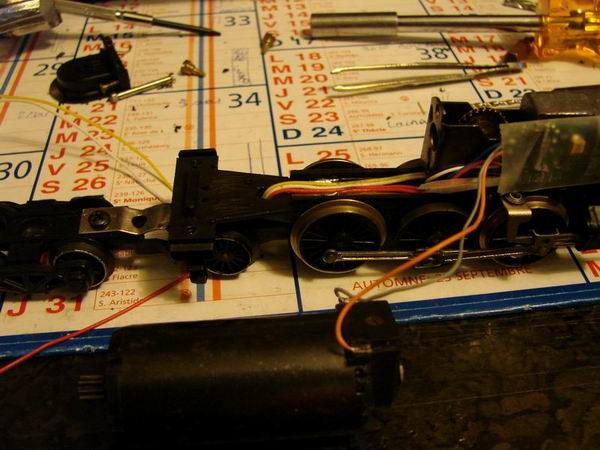

Repiquage du plus général (fil bleu) jusqu’au tender. Idem pour le fil blanc qui est rallonger jusqu’au tender.

Rallonge du fil Jaune (que j’avais couper à 5 mm du décodeur) pour l’amener aussi jusqu’au tender.


Perçage du châssis et du bissel arrière pour passer les fils (Diamètre 4 mm)


[nicolas.en ho 2 rails]

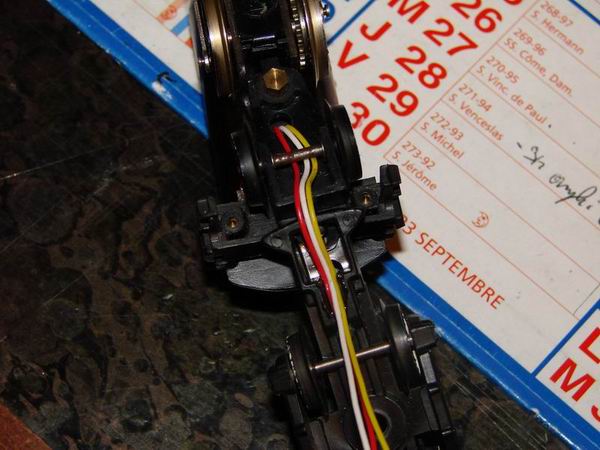

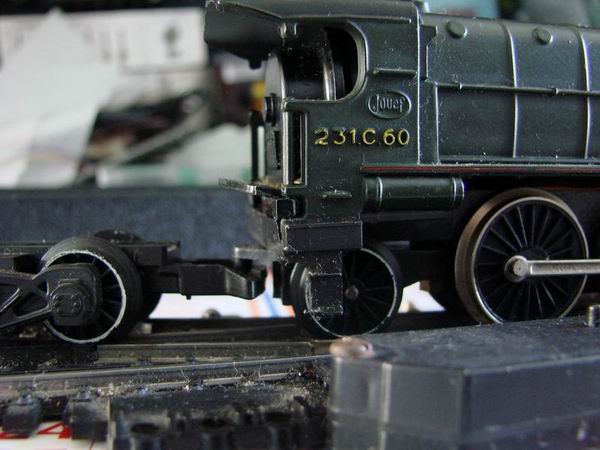

Le passage des fils a travers le bissel puis sous le boggie avant du tender.

Collage des fils a la glu dans le renfoncement du boggie du tender.

Attention de laisser assez de longueur de fil pour permettre tout les mouvements possibles.


Soudage des led sur les fils.



Récapitulatif des branchements :

Fil bleu : Alimentation positive des deux led avant via une résistance de 470 ohms.

Alimentation positive des 4 led arrière (deux rouges et deux blanches) via une autre résistance de 470 ohms.

Fil blanc : Alimentation négative des deux led blanche avant et des deux led rouges arrières.

Fil jaune : Alimentation négative des deux led blanche arrière (dans le tender).

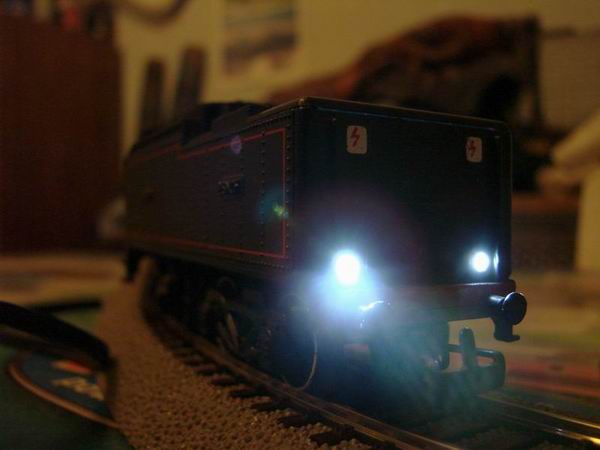

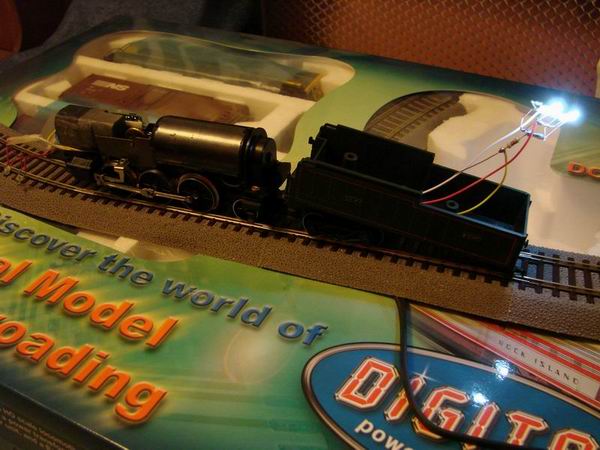

Essaie des feux en marche avant.


[nicolas.en ho 2 rails]

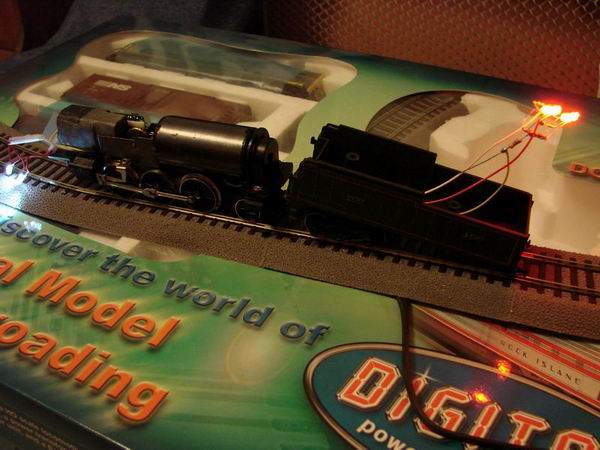

Puis en arrière

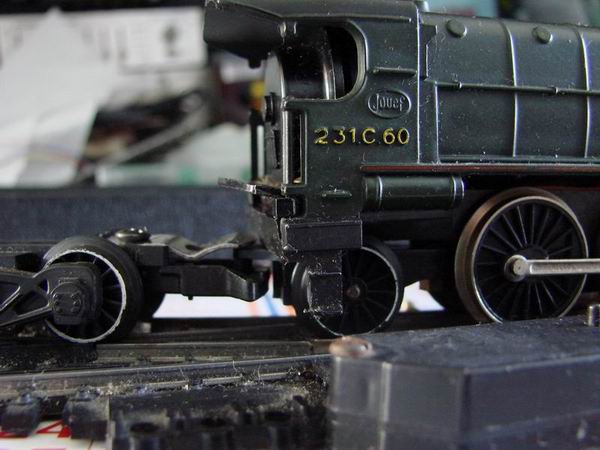

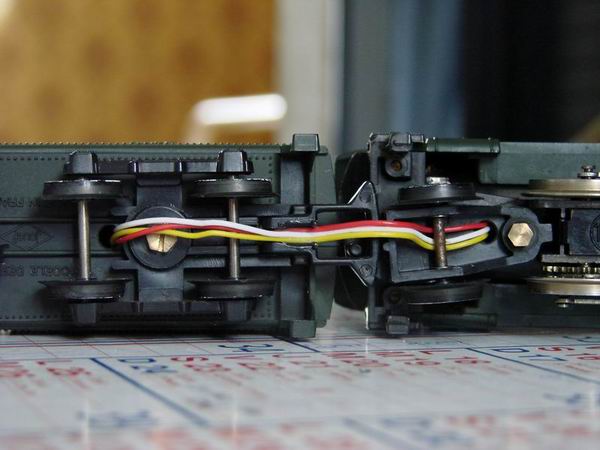

Détail du passage des fils


[nicolas.en ho 2 rails]

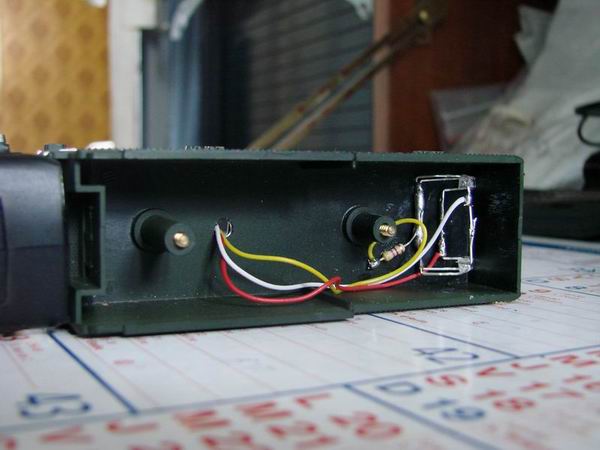

L’intérieur du tender avec ses 4 led collées

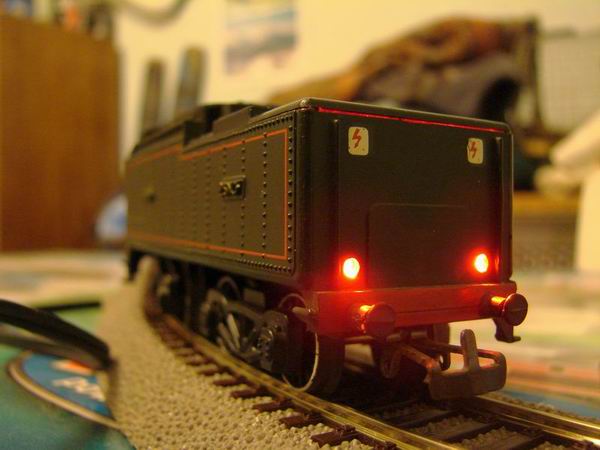

Essaie final en avant


[nicolas.en ho 2 rails]

Puis en arrière

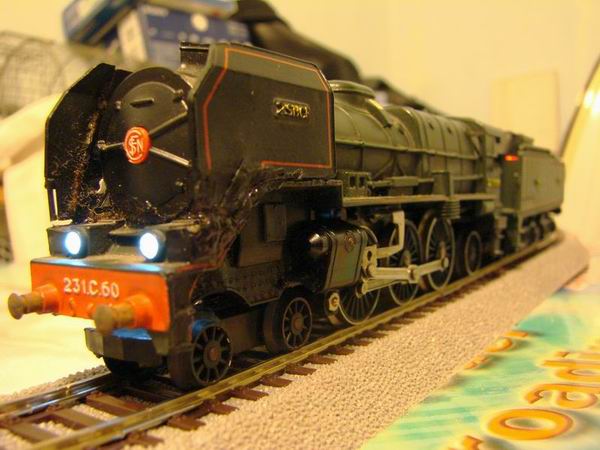

L’éclairage avant en marche normale.


Voila et bonne modif a vous.

A+

Nicolas

[nicolas.en ho 2 rails]

[quote][i]JOLLIVET Michel à écrit :[/i]
Bonsoir
j'ai aussi digitalisé cette machine que j'ai depuis une quarantaine d 'année
je n'avais pas reussi à m'en debarasser maintenant je ne regrette pas
elle fonctionne bien

je veux maintenant modifier le tender pour y installer des feux rouges
[/quote]



Tu n'est plus là Michel ?

Tu as éclairer ton tender ?



Nicolas
