Boucle de retournement

[soso5151]

Bonjour,

En ce beau week-end de Novembre, je me suis dis que j'allais avancer dans mes travaux. C'était sans compter que j'aurai un problème:

[img]http://untraindansle51.over-blog.fr/photo-1933891-P1000256_JPG.html[/img]

La diagonale de mon réseau crée un court circuit du même genre que les boucles de retournement.



Quelqu'un aurait-il une solution?

[soso5151]

[img]http://idata.over-blog.com/4/90/68/03/Mon-Reseau-En-Aout/P1000256.JPG[/img]

[alain.trinquet]

Si tu es en digital, tu peux utiliser un module de boucle de retournement.

Voir chez Lenz ou chez CDF par exemple.

[soso5151]

Pas de solution artisanale?

[alain.trinquet]

Si : un interrupteur inverseur double.

Mais tu devras alors intervenir manuellement (basculer l'interrupteur) à chaque passage dans la boucle. Les modules de boucle de retournement réalisent cette opération automatiquement.

[ti53]

Bonjour,



je ne vois pas très bien où se situe le court-circuit, pourrais tu nous faire un schéma?



TF

[soso5151]

[img]http://idata.over-blog.com/4/90/68/03/Mon-Reseau-En-Aout/Plan.jpg[/img]

[gabuchon]

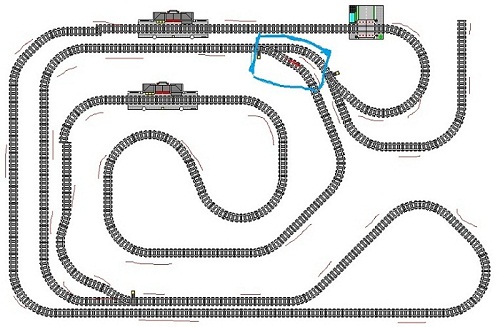

Bonjour sofiane,il faut toujours respecter la même polarité sur le même coté du rail.Dans le carré bleu,la il y a court-circuit,la polarité ce trouve inversée (au niveau de l'aiguille) c'est pour cela qu'il te faudrait un module de gestion de boucle de retournement.Je ne sais pas si cela va apparaitre sur le plan ,les traits que j'ai fait sont de couleurs rouge,et l'on voit bien que d'un coté tu est+ (le trait rouge dans le carré bleu) et tu arrive avant l'aiguillage avec une autre polarité,en espérant t'avoir aider,salutations


[alain.trinquet]

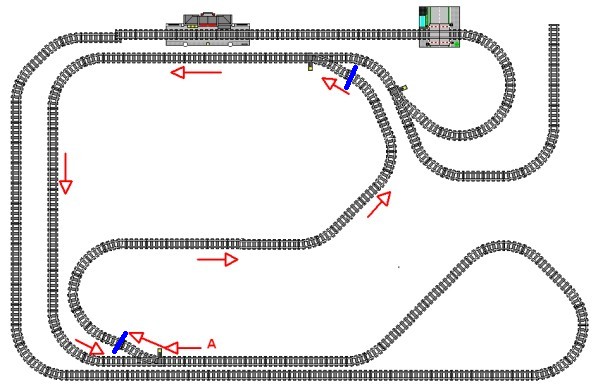

J'ai repris ton schéma en simplifiant le tracé au milieu mais le principe reste le même : la boucle est bien visible.


En partant de A, tu parcours la boucle et tu reviens au point A mais dans le sens opposé : c'est bien une boucle de retournement.



Si tu gardes cette boucle, tu dois l'isoler électriquement par exemple au niveau des traits bleus sur le dessin et gérer son alimentation manuellement (interrupteur inverseur double) ou automatiquement (module de boucle de retournement). Au fait, es tu en digital ou en conventionnel ? Car le module de boucle de retournement ne fonctionne que pour le digital !



Sinon, tu peux modifier ton réseau pour supprimer cette boucle mais c'est peut être un peu tard ...

[soso5151]

Merci, ça y'est, j'ai ma petite idée en tête.



En fait, je suis en digital
