Retro-signalisation aiguille

Dans cette rubrique faites nous part de vos réalisations, vos recherches astuces conseils afin que nous puissions tous soit vous aider ou partager ce que vous avez réalisé.

Re : Retro-signalisation aiguille

Messagepar Skull1 » 22 Juillet 2011, 11:36

Vue de dessous du module.
Avatar de l’utilisateur
Skull1

Message(s) : 1
Inscrit le : 21 Janvier 2011, 01:00

Re : Retro-signalisation aiguille

Messagepar Skull1 » 22 Juillet 2011, 11:48

Et pour finir les cartes de rétro-signalisation, commande d'aiguille, commande de prise en talon...

Avatar de l’utilisateur
Skull1

Message(s) : 1
Inscrit le : 21 Janvier 2011, 01:00

Re : Retro-signalisation aiguille

Messagepar Skull1 » 22 Juillet 2011, 11:50

Et la dernière pour le moment, ouf!!!
Avatar de l’utilisateur
Skull1

Message(s) : 1
Inscrit le : 21 Janvier 2011, 01:00

Re : Retro-signalisation aiguille

Messagepar Skull1 » 22 Juillet 2011, 11:57

Note: Les cartes ne sont pas à l'échelle, et la plus grande partie des composants est du cms.



Cordialement David.



Encore du travail a venir ;)
Avatar de l’utilisateur
Skull1

Message(s) : 1
Inscrit le : 21 Janvier 2011, 01:00

Re : Retro-signalisation aiguille

Messagepar capitole » 23 Juillet 2011, 10:32

Bonjour.



Belles cartes de commande !

Sous quel principe la rétro-signalisation? (je ne veux pas insister mais si tu renseignes ta signature avec ton matériel ça aide)

A quoi sert la carte prise en talon de l'aiguille, la polarisation du cœur peut se faire par un contact du moteur d'aiguille.



Pour ton schéma, n'oublie pas de nommer les cantons afin de pouvoir identifier les rattachements.



Pour la double coupure des rails, je préfère aussi, car en cas d'inversion d'un branchement cela simplifie la modification.

Toutefois je constate 2 zones par canton, avec un bon logiciel tel que RRTC c'est tout à fait inutile, une seule zone suffit amplement et cela fonctionne parfaitement. Il m'a semblé voir que tu pensais à Rocrail, un conseil, laisse tomber car tu n'arriveras jamais à la cheville de RRTC, de plus moitié moins de détections et de rétro-signalisations, donc moitié moins de risque de problèmes.

De même inutile de tirer systématiquement 2 fils sur toutes les aiguilles, par exemple la Aig-01 est rattachée par son talon au canton à sa droite, donc pas d'éclisses isolantes et 2 fils en moins.



A la vue du schéma de ton module, je distingue des points rouges et noirs, je suppose que se sont les branchements de fils d'alimentations?

Là il y a un problème car si tu veux pouvoir aller sur toutes les voies de la gare, tu risques de te retrouver à un moment en court-circuit, si la gare est partagée en 2 avec une partie "haute" et "basse" ou les polarités sont inversées, c'est la culture de l'analogique et là il na faut plus l'appliquer, de plus cela restreint considérablement les possibilités de manoeuvres. Enfin je ne peux rien certifier sans voir le tracé complet du réseau.

La logique voudrait que toutes les voies de la gare aient donc la même polarité et les 2 boucles de l'os de chien devront donc inclurent des boucles de retournement, (c'est ma configuration mise à part que l'os a 3 têtes)



Donc si tu peux faire un schéma complet (même griffonner sur un papier) cela nous en dira plus.

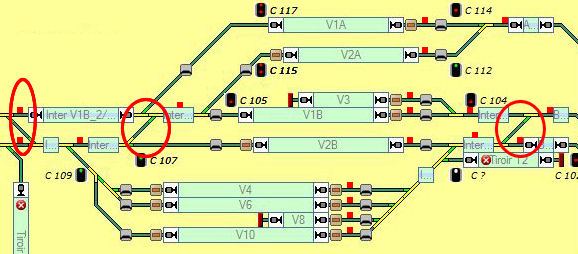

Afin de mieux te faire comprendre mon explication voici une saisie écran de la partie gare de mon TCO, les problèmes de court-circuits que tu rencontreras sont cerclés de rouge, et j'ai représenté seulement les branchements des fils rouges pour tous les cantons de la gare.

Salutations.

capitole

Message(s) : 0
Inscrit le : 06 Juin 2008, 00:00

Re : Retro-signalisation aiguille

Messagepar Skull1 » 23 Juillet 2011, 13:26

Bonjour Capitole,



Tout d'abord grand merci pour vos réponses, je me doute bien que vous, vous posiez différentes questions sur la conception de ce réseau, je suis entrain de préparer le dossier, module par module. Pour le moment je suis positionné sur toute la partie gare, marchandises ( Ouest - Est ) et EP, au totale 6 modules de 1220x610 le tout doublé vers la partie coulisse donc 1220x1220, je post les plans des modules lorsque que j'ai fini de les mettre en fichier jpg. Ne pas tenir compte des inscriptions (ZA) c'est juste une info pour moi pour le moment. ( Selon la longueur du convoi le plus grand, voir aussi en UM, il y a du rabe en longueur ).

Pour le logiciel c'est bien RRTC et pas un autre. Pour l'histoire des fils et des coupures sur les aiguillages, c'est pour la détection de présence sur l'aiguille d'un élément. Sinon c'est vrai qu'il y a beaucoup de fils, certains ne ce là que pour faire les ponts entre les modules, connaissant la constitution du maillechort ( résistivité au mètre ), je préfère ré alimenter plus souvent les rails par le bus master dcc et cela me permet une remonter l'info selon l'occupation des cantons. Un point important que je n'aie pas précisé, j'évite l'achat de modules déjà commercialisé ex: LDx, Lenz, etc. Je préfère concevoir moi-même mes montages tout en respectant la norme dcc dans la limite de mes compétences, je trouve cela plus instructif. Pour la gare, il n'y a pas de raccord entre la partie haute et basse, sauf une voie de débord de chaque coté, donc pas de raccord comme indiqué sur votre saisie d'écran en ronds rouge. Pour la platine MOS-01, elles ne sont utilisées que pour les parties marchandises, triage, et EP, détection optique pour la prise en talon, changements d'états de l'aiguille, du cœur cela automatiquement, délais réglables du retour a l'état d'origine, plus détection d'occupation avec remonter des infos. Au vu des vitesses basses de circulation a ces endroits pas de problème. ( Cela fait usine à gaz pour certains certainement ), mais bon chacun vie sa passion selon ses envies, ces moyens. Bon je prépare un schéma simplifié du réseau.



Encore merci de votre patience et de vos informations.



Cordialement, David.
Avatar de l’utilisateur
Skull1

Message(s) : 1
Inscrit le : 21 Janvier 2011, 01:00

Re : Retro-signalisation aiguille

Messagepar Skull1 » 23 Juillet 2011, 13:34

De Ouest vers Est.

Module 1 et 2

Avatar de l’utilisateur
Skull1

Message(s) : 1
Inscrit le : 21 Janvier 2011, 01:00

Re : Retro-signalisation aiguille

Messagepar Skull1 » 23 Juillet 2011, 13:35

Modules 3 et 4

Avatar de l’utilisateur
Skull1

Message(s) : 1
Inscrit le : 21 Janvier 2011, 01:00

Re : Retro-signalisation aiguille

Messagepar Skull1 » 23 Juillet 2011, 13:37

Modules 5 et 6

Avatar de l’utilisateur
Skull1

Message(s) : 1
Inscrit le : 21 Janvier 2011, 01:00

Re : Retro-signalisation aiguille

Messagepar Skull1 » 23 Juillet 2011, 13:40

Pour information: Réseau imaginaire.
Avatar de l’utilisateur
Skull1

Message(s) : 1
Inscrit le : 21 Janvier 2011, 01:00
