Quel support pour mon circuit ?

[f943602]

Bonjour,

C'était un rêve d'enfant non assouvit.......

Maintenant en retraite, avec + de moyen je souhaite créer un circuit de train électrique HO, sur une surface 1m30 X 2m10. (place dont je dispose pour pouvoir tourner au tour ).

Merci me dire quel matériaux je dois utiliser ( panneau contreplaqué ou isorel ou .....)et quel épaisseur?

Avez-vous des autres conseil a me prodiguer pour la création du circuit?

Cordiales salutations.

[c.delarnaque]

Salut François,



Un petit tour sur la page Espace Rails qui va bien : http://www.espacerails.com/modelisme/index.php?page=concept&bloc_droit=non, sinon ça sert à quoi que Papy se décarcasse

Et entre autres solutions :

le système modulaire style FFMF (http://www.morop.org/fr/normes/nem943f_f.pdf que tu peux adapter à des côtes personnelles en fonction de tes besoins (et si tu ne penses pas raccorder ton circuit à des réseaux aux normes FFMF)

la structure "porteurs en L" vu sur le site de Jean Louis Simonet : http://jean-louis.simonet.perso.neuf.fr/Hint5_fr.htm



Cordialement,

[gottardo]

FALBRIARD François à écrit :



Bonjour,

C'était un rêve d'enfant non assouvit.......

Maintenant en retraite, avec + de moyen je souhaite créer un circuit de train électrique HO, sur une surface 1m30 X 2m10. (place dont je dispose pour pouvoir tourner au tour ).

Merci me dire quel matériaux je dois utiliser ( panneau contreplaqué ou isorel ou .....)et quel épaisseur?

Avez-vous des autres conseil a me prodiguer pour la création du circuit?

Cordiales salutations.

Bonjour François et tout d'abord mes meilleurs voeux pour votre retraite

qui j'espère sera enrichissante dans le domaine des petits trains...



Avant tout assurez-vous d'avoir un plan précis au 1/10 puis au 1/1 pour ne pas commettre des erreurs de découpe par la suite puis passer au gros oeuvre



Ici quelques indications techniques qui ne résultent de ma modeste expérience .



Plaque de base : Contreplaqué 5 couches de 20 mm

Couples verticaux : Contreplaqué 5 couches de 10 mm

Tracé de voies : Contreplaqué 5 couches de 5 mm

Pieds avec hauteur variable pour compenser les inégalités du sol : 58mmX58 mm

Vis de liaison entre modules : M8 X 50 mm


[gottardo]

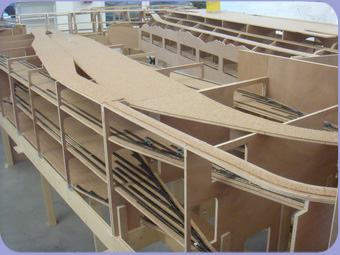

Technique de construction du bâti



Afin d'éviter d'avoir un plan de réseau en 2 dimensions, la technique du bâti ouvert

permet d'avoir un réseau beaucoup plus aéré en 3 dimensions :

On retrouve ici les tracés de voies et les couples (S) exposés plus haut.



Cela prend un peu plus de temps mais avec la retraite cet aspect des choses est relatif

Bon courage
