PK 149 le Nouv Réseau d'Expo Espacerails

[daniel_a1]

Bravo pour ce nouveau réseau modulaire les gars! Superbe menuiserie.

Euh question, vous compter mettre ces vieux aiguillages ou investir dans du Peco?



Et j'oubliais, essayez de ne pas mettre vos voies parallèles au bord du module... si c'est possible!

[alimzin]

Salut Daniel, pour les aiguillages on met du Roco code 100 aiguillages sous table



Pourquoi il ne faut pas mettre de voie parallèle au bord du module ??? On laisse deux ou trois centimètres ...

[Zimo-teur]

Bonjour,

allez-vous mettre en place la voie sur le plan de roulement actuel, ou bien sur un niveau supérieur

de 3à 5 cm pour réaliser du relief positif (talus, colline, montagne), ou du relief négatif (rigole, fossé, ruisseau, etc..)

bien à vous...

D.

[daniel_a1]

La vue est plus simpa lorsque la gare est en biais par rapport au bord. En grande courbe ça peut être sympa aussi! Mais je suis un mauvais exemple car sur le mien, les voies sont parallèles au bord!

[alimzin]

Faire du relief est assez difficile sur un petit réseau d'expo ! Déjà si on met la longueur du réseau à l'echelle 1:1 on voit que la portion de voie fait environ 500m.



On ne peut donc pas faire beaucoup de denivelé par contre on va essayer au maximum de faire quelques reliefs.

[mlarbin]

Pour faire du relief ( des vagues ) ,

l'entreprise Limousin est bien capable d'en étonner plus d'un!!! Ce réseau, ce sera un modèle du genre et surtout en expo où mis à part Orléans, on voit souvent les mêmes choses. Alors, tous au boulot pour des belles présentations.

[papy49]

Les choses avancent sur Espacerails le petit reseau 2



Bon allez 2 photos : mais... pas plus !

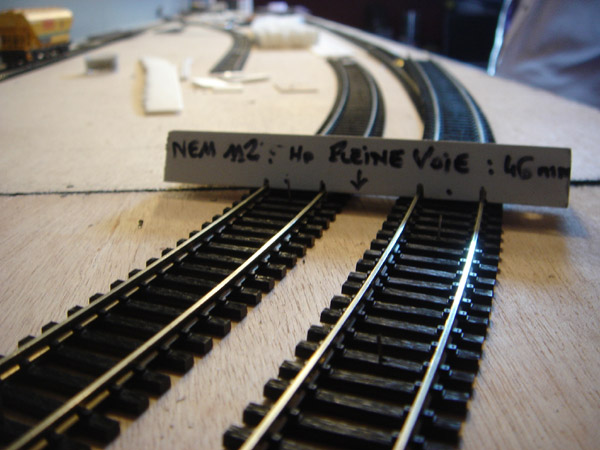

Oui notre reseau comportera bien une double voie, elle est posée avec la "Boujureg" c'est un dispostif strictement à la norme NEM N° 112 qui permet de poser de la double voie avec un parfait écartement à la norme (le Must ce Boujureg comporte un coté pleine voie et un coté gare, cout de l'appareil 0.05 cts d'euros grand maxi, en fait 4 petites entailles dans une cornière plastique le tout est de bien les situer)

Cette Boujureg est propriétée du Loco Club. Bon sang faut que je leur rende

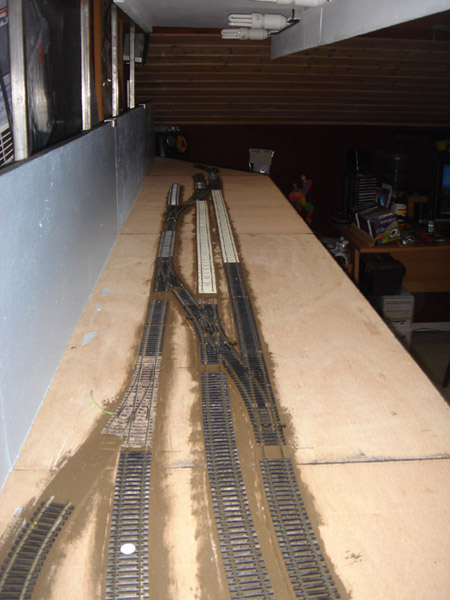

Allez la deuxieme photo, ici la voie n'est pas posée ballastée mais par contre de dépron de 3 mm est posé puis peint en marron foncé pour ne pas laisser apparaitre un bout de blanc au cas ou !

Les pointes dites "repère pour les voies et autres aiguillages à la méthode Damien du club sont en place, elles serviront de gabarit pour la mise en place définitive de la voie.

Le Balast GPP est sorti de sa planque ou il était stocké.

Attention nous ne sommes pas encore pret à ballaster il faut prévoir l'alimentation des voie les coupures pour le digital.. etc etc...

Bon on vous en dit pas plus.


Ou j'ai foutu la "Boujureg" bon sang !

[nicoco]

Une question ... les rails sont fixé sur chaques modules mais les modules sont separables donc les rails se separent ! Alors comment faites vous pour le contact entre les rails !

[alimzin]

[quote][i]HARSCOAT Nicolas à écrit :[/i] Une question ... les rails sont fixé sur chaques modules mais les modules sont separables donc les rails se separent ! Alors comment faites vous pour le contact entre les rails ![/quote]



Tout simplement avec des prise informatiques du type DB9 DB24 le raccordement s'effectuera pas le dessous des modules

[papy49]

Dites moi, ça vous va ce devers sur le futur petit reseau 2 d'Espace Rails, ici dans la courbe de l'angle gauche... Oui n'est pas, je pense hein ...

Ah au fait... Chut, il y aura comme vous le voyez une portion de voie beton... Ah bon j'entends que l'on parle de bi-block ... faut pas déconner quand meme, t'as vu le boulot !



Ou il est mon cutter ! ah, le voila...!
